S80972 Sortiment Kabelschuhe + Verbinder (HS) mit Schrumpfschlauch

Traub Bestellnummer
S80972
Hersteller Nummer
S80972
ARTNR
31-00029
Kurzbeschreibung

S80972 Sortimentkasten mit Kabelschuhen + Verbinder (HS) mit Schrumpfschlauch

Inhalt: Inhalt: 250 Teile

53,43 €
Inkl. 19% MwSt., zzgl. Versand
Nicht lagernd, Artikel wird für Sie nachbestellt.
Lieferung in 8 bis 10 Tagen
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

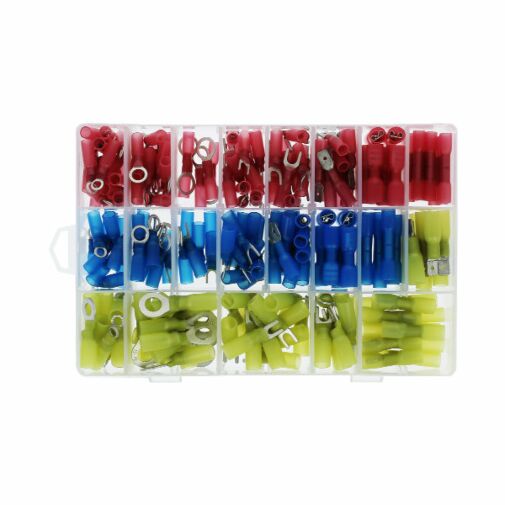

Sortimentkasten mit Kabelschuhen + Verbinder (HS) mit Schrumpfschlauch

Inhalt: Inhalt: 250 Teile

S80972   K401040HS Ringkabelschuhe mit Schrumpfschlauch 0,5-1,5 mm² M 4 rot 20
  K401060HS Ringkabelschuhe mit Schrumpfschlauch 0,5-1,5 mm² M 6 rot 15
  K401080HS Ringkabelschuhe mit Schrumpfschlauch 0,5-1,5 mm² M 8 rot 5
  K404040HS Gabelkabelschuhe mit Schrumpfschlauch 0,5-1,5 mm² M 4 rot 15
  K404050HS Gabelkabelschuhe mit Schrumpfschlauch 0,5-1,5 mm² M 5 rot 15
6,3x0,8 F615638HS Flachstecker mit Schrumpfschlauch 0,5-1,5 mm² rot 15
6,3x0,8 F610638HS Flachsteckhülsen mit Schrumpfschlauch 0,5-1,5 mm² rot 10
  K410010HS Stoßverbinder mit Schrumpfschlauch 0,5-1,5 mm² rot 10
  K402040HS Ringkabelschuhe mit Schrumpfschlauch 1,5-2,5 mm² M 4 blau 10
  K402060HS Ringkabelschuhe mit Schrumpfschlauch 1,5-2,5 mm² M 6 blau 5
  K402080HS Ringkabelschuhe mit Schrumpfschlauch 1,5-2,5 mm² M 8 blau 5
  K405040HS Gabelkabelschuhe mit Schrumpfschlauch 1,5-2,5 mm² M 4 blau 5
  K405050HS Gabelkabelschuhe mit Schrumpfschlauch 1,5-2,5 mm² M 5 blau 15
6,3x0,8 F616638HS Flachstecker mit Schrumpfschlauch 1,5-2,5 mm² blau 15
6,3x0,8 F611638HS Flachsteckhülsen mit Schrumpfschlauch 1,5-2,5 mm² blau 10
  K410020HS Stoßverbinder mit Schrumpfschlauch 1,5-2,5 mm² blau 10
  K403040HS Ringkabelschuhe mit Schrumpfschlauch 4-6 mm² M 4 gelb 5
  K403060HS Ringkabelschuhe mit Schrumpfschlauch 4-6 mm² M 6 gelb 5
  K403080HS Ringkabelschuhe mit Schrumpfschlauch 4-6 mm² M 8 gelb 15
  K406040HS Gabelkabelschuhe mit Schrumpfschlauch 4-6 mm² M 4 gelb 15
  K406050HS Gabelkabelschuhe mit Schrumpfschlauch 4-6 mm² M 5 gelb 10
6,3x0,8 F617638HS Flachstecker mit Schrumpfschlauch 4-6 mm² gelb 10
6,3x0,8 F612638HS Flachsteckhülsen mit Schrumpfschlauch 4-6 mm² gelb 5
  K410060HS Stoßverbinder mit Schrumpfschlauch 4-6 mm² gelb 5
Technische Daten
Gewicht (KG) 0.400000
Herstellungsland Deutschland
Statistische Warennummer 3917 32 00
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
