S80971 Sortiment Kabelschuhe + Verbinder (HS) mit Schrumpfschlauch

Traub Bestellnummer
S80971
Hersteller Nummer
S80971
ARTNR
31-00028
Kurzbeschreibung

S80971 Sortimentkasten mit Kabelschuhen + Verbinder (HS) mit Schrumpfschlauch

Inhalt: Inhalt: 210 Teile

50,04 €
Inkl. 19% MwSt., zzgl. Versand
Nicht lagernd, Artikel wird für Sie nachbestellt.
Lieferung in 8 bis 10 Tagen
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

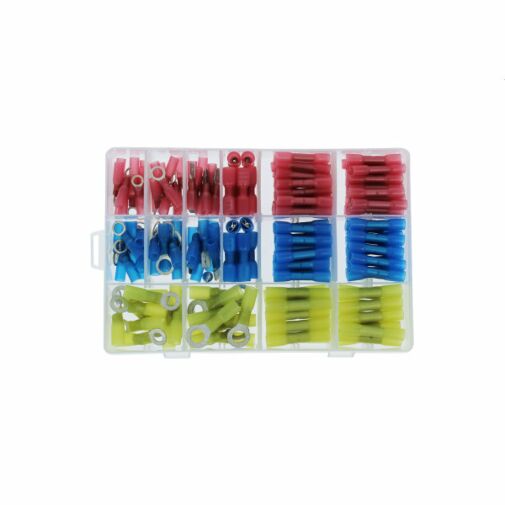

Sortimentkasten mit Kabelschuhen + Verbinder (HS) mit Schrumpfschlauch

Inhalt: Inhalt: 210 Teile

S80971   K401050HS Ringkabelschuhe mit Schrumpfschlauch 0,5-1,5 mm² M 5 rot 10
  K401060HS Ringkabelschuhe mit Schrumpfschlauch 0,5-1,5 mm² M 6 rot 10
6,3x0,8 F610638HS Flachsteckhülsen mit Schrumpfschlauch 0,5-1,5 mm² rot 10
6,3x0,8 F615638HS Flachstecker mit Schrumpfschlauch 0,5-1,5 mm² rot 10
  K410010HS Stoßverbinder mit Schrumpfschlauch 0,5-1,5 mm² rot 50
  K402060HS Ringkabelschuhe mit Schrumpfschlauch 1,5-2,5 mm² M 6 blau 10
  K402080HS Ringkabelschuhe mit Schrumpfschlauch 1,5-2,5 mm² M 8 blau 10
6,3x0,8 F611638HS Flachsteckhülsen mit Schrumpfschlauch 1,5-2,5 mm² blau 10
6,3x0,8 F616638HS Flachstecker mit Schrumpfschlauch 1,5-2,5 mm² blau 10
  K410020HS Stoßverbinder mit Schrumpfschlauch 1,5-2,5 mm² blau 40
  K403060HS Ringkabelschuhe mit Schrumpfschlauch 4-6 mm² M 6 gelb 10
  K403080HS Ringkabelschuhe mit Schrumpfschlauch 4-6 mm² M 8 gelb 10
  K410060HS Stoßverbinder mit Schrumpfschlauch 4-6 mm² gelb 20
Technische Daten
Gewicht (KG) 0.390000
Herstellungsland Deutschland
Statistische Warennummer 3917 32 00
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
