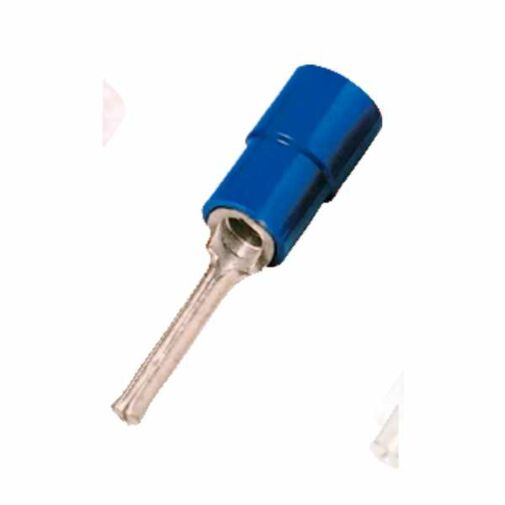

RSYT-5338.001-2,5 Stiftkabelschuhe, mit aufgeweiteter Isolation

Traub Bestellnummer
RSYT-5338.001-2,5
Hersteller Nummer
RSY 5338.001 - 2,5
ARTNR
30-00715
Kurzbeschreibung
RSYT-5338.001-2,5 Lötfreie Stift-Kabelschuhe, mit aufgeweiteter Isolation Querschnitt: 2,5 mm2 galvanisch verzinnt Isolation: Nylon Farbe: Blau
20,03 €
Preis für 100
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
Achtung Auslaufartikel nur noch 1030 Stück auf Lager
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

RSYT-5338.001-2,5 - Stiftkabelschuhe, mit aufgeweiteter Isolation
Querschnitt: 2,5 mm2galvanisch verzinnt
Isolation: Nylon
Farbe: Blau

Technische Daten
Gewicht (KG) 0.000800
Herstellungsland Deutschland
Stiftlänge 11
Leiterquerschnitt 1,5 - 2,5
Innendurchmesser Kragen d4 4,5
blank/isoliert isoliert
Statistische Warennummer 85369010
Material Cu-ETP
Außendurchmesser Schaft d3 (mm) 1,9
Gesamtlänge 22,8
Farbe blau
Innendurchmesser Schaft d1 (mm) 2,3
Typ Stiftkabelschuh
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
