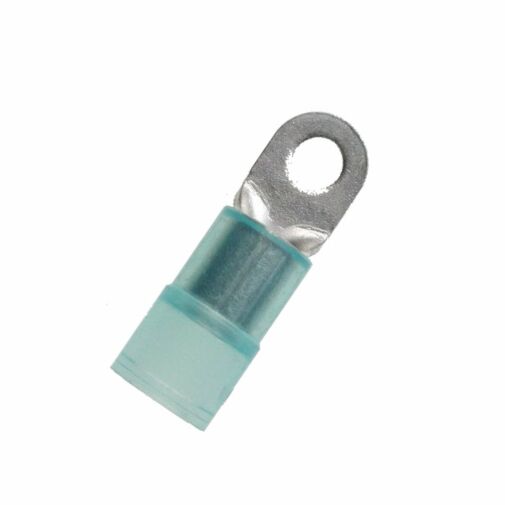

RSPT-7125-A6-16 Lötfreie Kabelschuhe mit Isolation

Traub Bestellnummer
RSPT-7125-A6-16
Hersteller Nummer
K451060N
ARTNR
30-00414
Kurzbeschreibung

RSPT-7125-A6-16 Quetschkabelschuhe
Isoliert 16 mm2 galvanisch verzinnt
Bohrung M6
Isolation: PC
Farbe: blau

67,07 €
Preis für 100
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
276 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

RSPT-7125-A6-16 Quetschkabelschuhe, mit Isolation
Querschnitt: 16 mm2 galvanisch verzinnt
Bohrung M6
Isolation: PC
Farbe: blau

Technische Daten
Gewicht (KG) 0.004600
Herstellungsland Taiwan
Leiterquerschnitt 16
Bohrung M6
blank/isoliert isoliert
Statistische Warennummer 85359010
Länge Mitte Bohrung - Schaft l (mm) 30
Material Cu-ETP
Innendurchmesser Bohrung d2 (mm 6,5
Schaftlänge a (mm) 20
Farbe blau
Innendurchmesser Schaft d1 (mm) 9
Breite Anschlussteil b (mm) 11
Typ Quetschkabelschuhe. mit aufgeweiteter Isolation
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
Bitte beachten Sie, dass nur eingeloggte Benutzer Fragen stellen können.
