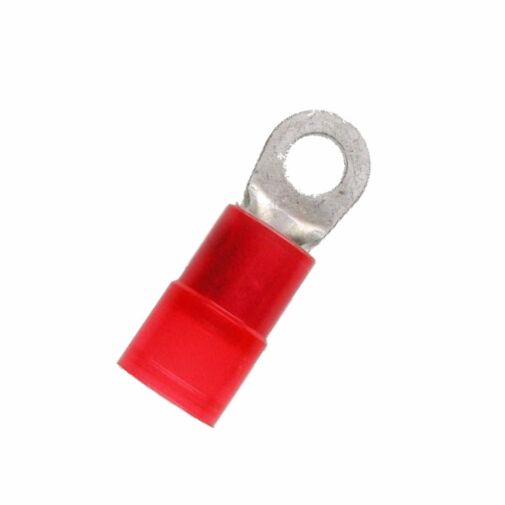

RSPT-7119-A5-10 Lötfreie Kabelschuhe mit Isolation

Traub Bestellnummer
RSPT-7119-A5-10
Hersteller Nummer
K450050N
ARTNR
30-00417
Kurzbeschreibung
RSPT-7119-A5-10 Quetschkabelschuhe, isoliert Querschnitt: 10 mm2 galvanisch verzinnt Bohrung M5 Isolation: PC Farbe: Rot
57,26 €
Preis für 100
Inkl. 19% MwSt., zzgl. Versand
Nicht lagernd, Artikel wird für Sie nachbestellt.
800 Artikel sind für Sie wieder verfügbar am 06.12.2026
Lieferung in 8 bis 10 Tagen
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

RSPT-7119-A5-10 Quetschkabelschuhe, mit Isolation
Querschnitt: 10 mm2 galvanisch verzinnt
Bohrung M5
Isolation: PC
Farbe: Rot

Technische Daten
Gewicht (KG) 0.028000
Herstellungsland Deutschland
Leiterquerschnitt 10
Bohrung M5
blank/isoliert isoliert
Statistische Warennummer 85369095
Länge Mitte Bohrung - Schaft l (mm) 24
Material Cu-ETP
Innendurchmesser Bohrung d2 (mm 5,3
Schaftlänge a (mm) 16
Farbe rot
Innendurchmesser Schaft d1 (mm) 7,5
Breite Anschlussteil b (mm) 10
Typ Quetschkabelschuhe. mit aufgeweiteter Isolation
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
