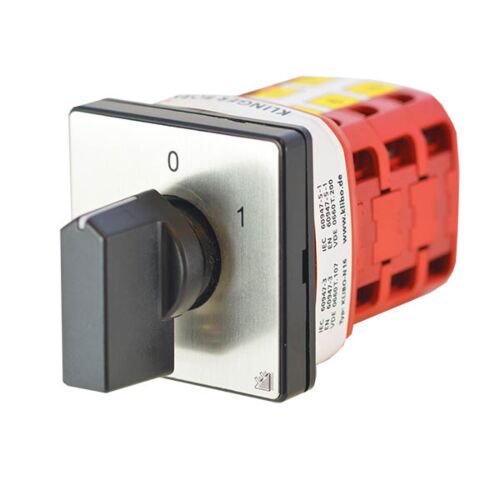

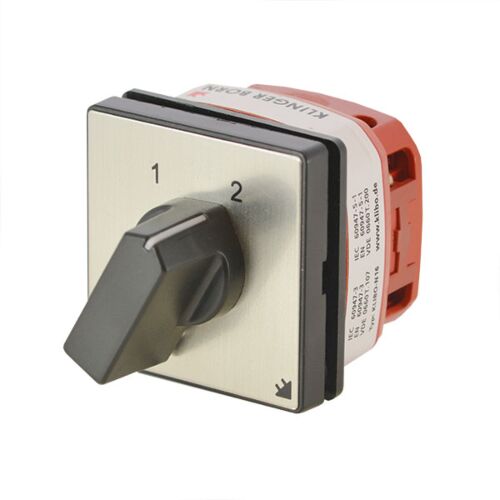

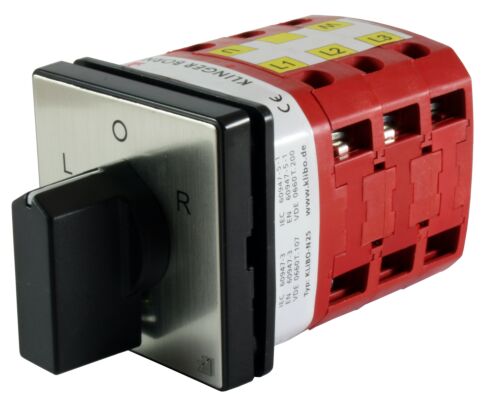

Nockenschalter schalten Motor- und Steuerstromkreise in fest definierten Stellungen. Die Nockenscheiben im Inneren legen fest, welche Kontakte in welcher Stellung geschlossen sind, daher der Name. Typische Stellungsfolgen sind 0-I-II, L-0-R für Linkslauf und Rechtslauf oder 0-Stern-Dreieck. Im Sortiment stehen Ausführungen von Klinger & Born und Lovato, als Hauptschalter, Wendeschalter, Stern-Dreieck-Schalter, Polumschalter und Stufenschalter, ein- bis sechspolig und für 16 bis 40 Ampere.
Die Schaltfunktion beschreibt, was der Schalter in seinen Stellungen tut. Im Sortiment stehen Hauptschalter zum Freischalten der Anlage, Wendeschalter für den Wechsel der Drehrichtung, Stern-Dreieck-Schalter für den Anlauf in Stern mit Umschaltung auf Dreieck, Polumschalter nach Dahlander für zwei Drehzahlen, Stufenschalter und Ein-Ausschalter. Über den Filter Schaltfunktion grenzen Sie direkt auf die passende Bauart ein.
Polzahl und Bemessungsstrom
Die Polzahl gibt an, wie viele Strombahnen der Schalter führt. Lieferbar sind Ausführungen von einpolig bis sechspolig, für einen Drehstrommotor üblicherweise dreipolig. Der Bemessungsbetriebsstrom entscheidet, welche Last der Schalter dauerhaft führen darf, im Sortiment von 16 bis 40 Ampere. Beide Angaben ergeben sich aus dem Motor und der Schaltaufgabe.
Was auf dem Schaltbild steht
Jeder Nockenschalter hat ein Schaltbild, das für jede Stellung zeigt, welche Kontakte geschlossen sind. Es ist als Matrix aufgebaut: die Spalten sind die Stellungen, die Zeilen die Kontakte, ein Zeichen im Feld bedeutet geschlossen. Daraus lässt sich ablesen, ob eine Stellung als Null-Stellung wirkt und in welcher Reihenfolge umgeschaltet wird. Das Schaltbild gilt immer für den konkreten Typ, es lässt sich nicht von einem Schalter auf einen anderen übertragen.
Nockenschalter vom Fachgrosshandel

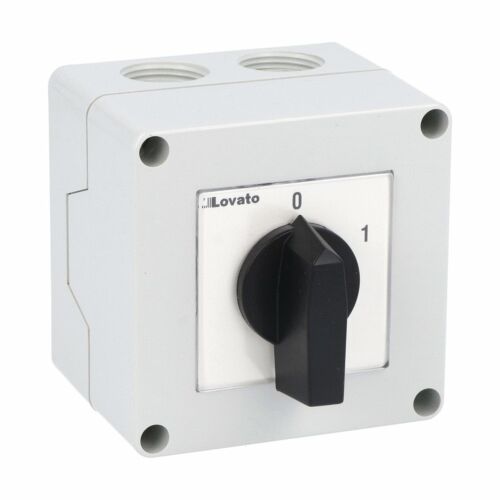

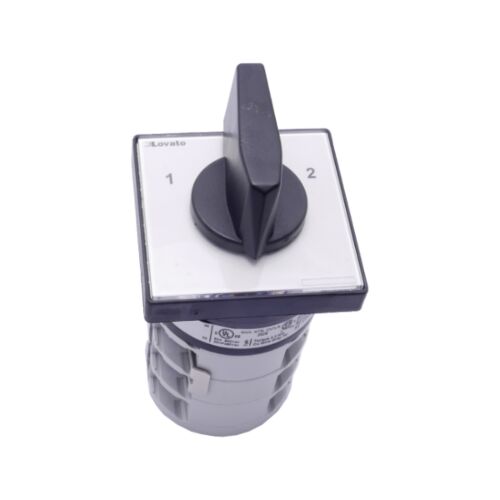

Josef Traub ist Fachgrosshandel für elektrotechnische Spezialartikel in München. Im Sortiment stehen Ausführungen von Klinger & Born und Lovato, teils im Gehäuse und teils zum Einbau. Passende Drehknebel finden Sie in der Kategorie Motorschalter Zubehör. Bestellungen bis 15:00 Uhr gehen am selben Tag mit UPS raus.
Häufige Fragen zu Nockenschaltern
Was ist ein Nockenschalter?
Ein Nockenschalter schaltet Strom in fest definierten Stellungen. Nockenscheiben im Inneren legen fest, welche Kontakte in welcher Stellung geschlossen sind. Typische Stellungsfolgen sind 0-I-II, L-0-R oder 0-Stern-Dreieck.
Welche Schaltfunktionen gibt es beim Nockenschalter?
Im Sortiment stehen Hauptschalter, Wendeschalter für die Drehrichtung, Stern-Dreieck-Schalter, Polumschalter nach Dahlander für zwei Drehzahlen, Stufenschalter und Ein-Ausschalter. Über den Filter Schaltfunktion grenzen Sie direkt ein.
Wie viele Pole braucht ein Nockenschalter?
Die Polzahl gibt an, wie viele Strombahnen der Schalter führt, nicht die Polzahl des Motors. Für einen Drehstrommotor sind es üblicherweise drei. Lieferbar sind Ausführungen von einpolig bis sechspolig.
