Wendeschalter werden als Drehrichtungswahlschalter für 3-Ph-Asynchronmotoren eingesetzt. Da diese Schalter eine 0-Stellung haben, können sie als Einschalter für beide Drehrichtungen eingesetzt werden. Einsatz: Bohrmaschinen, Fräsmaschinen, Drehbänke, Stromverteiler, Förderbänder u.v.m.

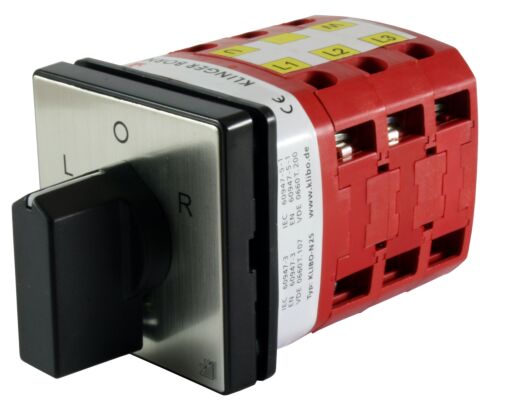

Dreipoliger Wendeschalter + Zusatzkontakt, 3 Kammern Schutzart: IP 65 (mit Achsdichtung) Blende: 48x48 mm, silber, L-0-R Befestigung: 36x36 mm mit 4 Schrauben 3,5x14
Länge:
53,2 mm
Ui:
630 V AC
Ith:
25 A
Ie:
16 A 60-60 Hz
Schaltvermögen:
AC-3 4,0 kW 220-240 V 3 AC AC-3 7,5 kW 380-440 V 3 AC
Ein Nockenschalter schaltet Strom in fest definierten Stellungen. Nockenscheiben im Inneren legen fest, welche Kontakte in welcher Stellung geschlossen sind. Typische Stellungsfolgen sind 0-I-II, L-0-R oder 0-Stern-Dreieck.
Welche Schaltfunktionen gibt es beim Nockenschalter?
Im Sortiment stehen Hauptschalter, Wendeschalter für die Drehrichtung, Stern-Dreieck-Schalter, Polumschalter nach Dahlander für zwei Drehzahlen, Stufenschalter und Ein-Ausschalter. Über den Filter Schaltfunktion grenzen Sie direkt ein.
Wie viele Pole braucht ein Nockenschalter?
Die Polzahl gibt an, wie viele Strombahnen der Schalter führt, nicht die Polzahl des Motors. Für einen Drehstrommotor sind es üblicherweise drei. Lieferbar sind Ausführungen von einpolig bis sechspolig.
