Stern-Dreieck-Schalter Größere Motoren ab ca. 4 kW Motorleistung dürfen nicht direkt am Netz eingeschaltet werden, da die Anlaufströme das bis zu 7-fache des Motornennstroms betragen. Um die hohen Anlaufströme zu reduzieren, werden Stern-Dreieck-Schalter eingesetzt.
Einsatz: Leistungsstarke Sägemaschinen, Bandsägen, Steintrennmaschinen, Mühlen, Zentrifugen, Förderbänder, Rührmaschinen u. v. m.

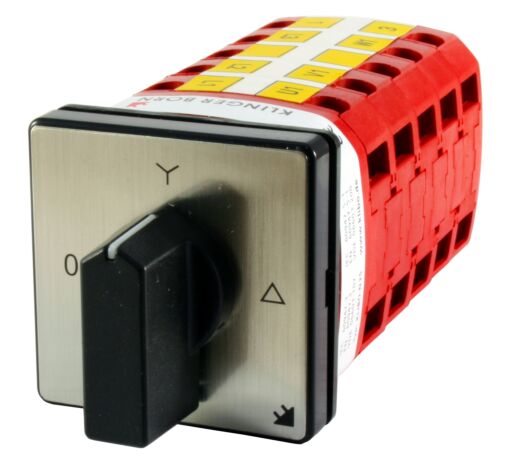

Nockenschalter Stern-Dreieck-Schalter, 5 Kammern, mit 0-Spannungs-Kontakt
Schutzart
IP 65 (mit Achsdichtung)
Blende
48 x 48 mm, silber, 0 - Y - Δ
Befestigung
36 x 36 mm mit 4 Schrauben 3,5 x 14
Stern-Dreieck-Schalter KB-N25
Länge
82,2 mm
Ui
630 V AC
Ith
32 A
Ie
25 A 50 - 60 Hz
Schaltvermögen
AC-3 5,5 kW 220-240 V 3 AC AC-3 9,0 kW 380-440 V 3 AC
Ein Nockenschalter schaltet Strom in fest definierten Stellungen. Nockenscheiben im Inneren legen fest, welche Kontakte in welcher Stellung geschlossen sind. Typische Stellungsfolgen sind 0-I-II, L-0-R oder 0-Stern-Dreieck.
Welche Schaltfunktionen gibt es beim Nockenschalter?
Im Sortiment stehen Hauptschalter, Wendeschalter für die Drehrichtung, Stern-Dreieck-Schalter, Polumschalter nach Dahlander für zwei Drehzahlen, Stufenschalter und Ein-Ausschalter. Über den Filter Schaltfunktion grenzen Sie direkt ein.
Wie viele Pole braucht ein Nockenschalter?
Die Polzahl gibt an, wie viele Strombahnen der Schalter führt, nicht die Polzahl des Motors. Für einen Drehstrommotor sind es üblicherweise drei. Lieferbar sind Ausführungen von einpolig bis sechspolig.
