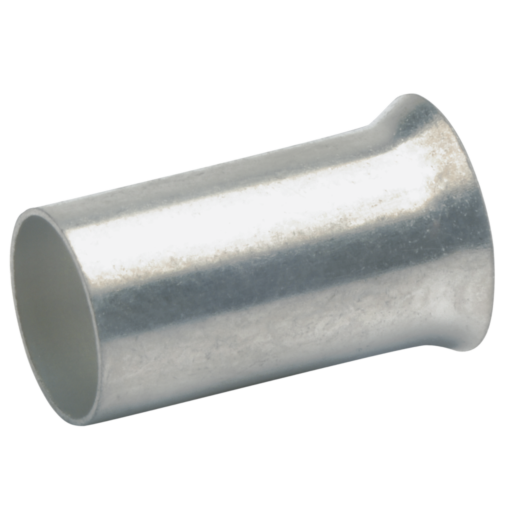

G35/20 Ader-Endhülsen (blank)

Traub Bestellnummer
G35/20
Hersteller Nummer
A115200
ARTNR
32-00023
Kurzbeschreibung
G35/20 Ader-Endhülsen (blank) Leiterquerschnit: 35 mm2 Länge: 20 mm
16,73 €
Preis für 100
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
900 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 100
Zur Wunschliste hinzufügen

G35/20 Ader-Endhülsen (blank)

Maßtoleranzen nach DIN 46228 Teil 1

Werkstoff: E-Cu, Oberfläche galvanisch vezinnt. Mindestschichtdicke 3μm.

Technische Daten
Gewicht (KG) 0.001500
Länge L 20 mm
Innendurchmesser d1 8,5 mm
Durchmesser aufgeweitet d2 11,0 mm
Wandstärke s 0,22 mm
Endhülsen isoliert / blank Unisoliert
Leiterquerschnitt Aderendhülsen 35 mm²
Verpackungseinheit 100 Stück
Herstellungsland Deutschland
Statistische Warennummer 85369010
Durchmesser in cm 0,85
Länge in cm 2
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
