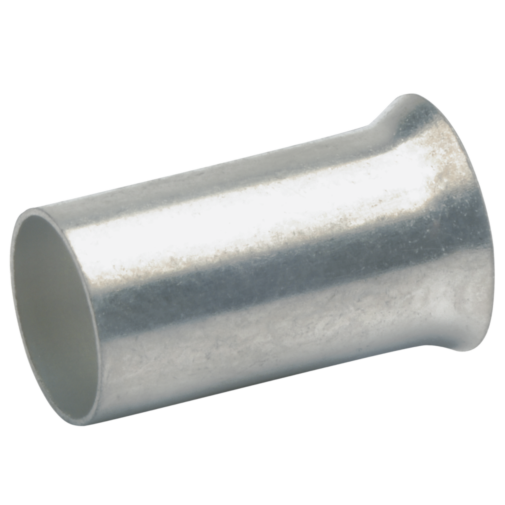

Klauke 7828V Ader-Endhülsen (blank)

Traub Bestellnummer
7828V
Hersteller Nummer
7828V
ARTNR
32-00075
Kurzbeschreibung
7828V Ader-Endhülsen (blank) Galvanisch verzinnt Leiterquerschnitt: 25mm2 Länge: 28 mm
116,80 €
Preis für 100
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
150 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 50
Zur Wunschliste hinzufügen

Aderendhülsen nach DIN, CU

- Für fein- und feinstdrähtige Leiter, z. B. nach DIN EN 60228 Kl. 5 und 6

- Spleißfreie Kabeleinführung durch aufgeweitete Hülse

Eigenschaften:
- Nach DIN 46228 Teil 1 und ähnliche
Werkstoff:
- Kupfer (EN13600)
Oberfläche
- Galvanisch verzinnt zum Schutz gegen Korrosion
Technische Daten
Gewicht (KG) 0.007600
Länge L 28 mm
Innendurchmesser d1 7,3 mm
Durchmesser aufgeweitet d2 9,5 mm
Wandstärke s 0,20 mm
Endhülsen isoliert / blank Unisoliert
Leiterquerschnitt Aderendhülsen 25 mm²
Verpackungseinheit 50 Stück
Herstellungsland Deutschland
Statistische Warennummer 85369010
Durchmesser in cm 0,73
Länge in cm 2,8
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
