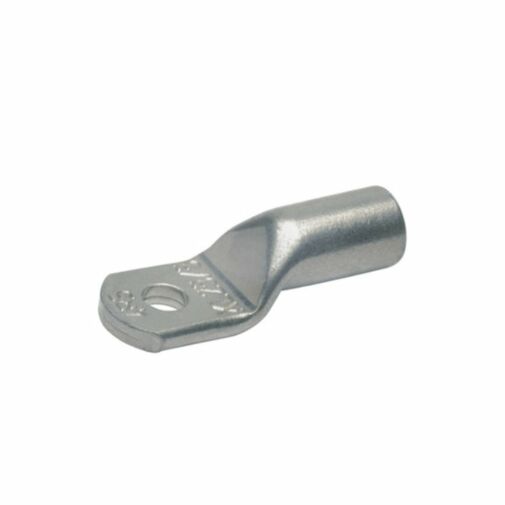

3R5 Rohrkabelschuhe, Cu, verzinnt Klauke

Traub Bestellnummer
3R5
Hersteller Nummer
3R5
ARTNR
30-00741
Kurzbeschreibung

3R5 Rohrkabelschuh, Cu, Normalausführung
Für mehrdrähtige Sekorleiter
Für rundgedrückte mehrdrähtige Sektorleiter

Gesamtquerschnitt: 16 mm²
Anschlußbolzen: M5
Oberfläche: galvanisch verzinnt

106,55 €
Preis für 100
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
190 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 100
Zur Wunschliste hinzufügen

Rohrkabelschuh, Cu,  Normalausführung
Für mehrdrähtige Sektorleiter
Für rundgedrückte mehrdrähtige Rundleiter
Idealer Kabelschuh für den Schaltschrankbau
In Kombination mit der EKM 60 ID geeignet für feindrähtige Leiter


Eigenschaften:
- Gesamtquerschnitt: 6 - 400mm²
- Optimale Material- und Verpresseigenschaften durch geglühtes Material
- Präzise Endenbearbeitung zur einfachen Kabeleinführung
- Nach DIN EN 61373 Klasse 1B vibrationsgeprüft

Werkstoff: Cu gemäß EN 13600
Oberfläche: galvanisch vernickelt oder verzinnt

Auch mit Sichtloch lieferbar, Zusatz "ms"

Technische Daten
Gewicht (KG) 0.000800
Herstellungsland Deutschland
Leiterquerschnitt 16
Bohrung M5
blank/isoliert unisoliert
Statistische Warennummer 85369010
Material Cu gemäß EN 13600
Sichtloch Ohne Sichtloch
Innendurchmesser Bohrung d2 (mm 5,5
Schaftlänge a (mm) 13
Innendurchmesser Schaft d1 (mm) 5,5
Breite Anschlussteil b (mm) 12
Typ Rohrkabelschuhe, Standard-Serie
Kundenfragen

Was ist der Unterschied zwischen DIN 46234 und DIN 46235?

DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

Wie presst man einen Rohrkabelschuh richtig?

Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.

Welcher Kabelschuh passt zu welchem Querschnitt?

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².

Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.

Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?

Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
