Asynchronmotoren werden häufig direkt oder mit einer Stern-Dreieck-Schaltung gestartet. Beim Direktstart treten extrem hohe Anlaufströme vom bis zum siebenfachen Motornennstrom auf. Die Stern-Dreieck-Schaltung entschärft das Problem durch eine Wurzel-3 niedrigere Strangspannung. Jedoch entsteht beim Umschalten von Stern auf Dreieck ebenfalls eine beachtliche Stromspitze. Diese Startarten können das Netz überlasten, andere Verbraucher stören, mechanische Probleme verursachen und setzen den gesamten Antrieb einem hohen Verschleiß aus.
Die Lösung für diese Probleme ist ein Softstarter. Beim Anlauf reduziert der Starter die Spannung in zwei der drei Phasen durch Phasenanschnitt. Während der einstellbaren Anlaufzeit steigt das Drehmoment langsam an, bis die volle Netzspannung am Motor anliegt. Dies ergibt einen netz- und antriebsschonenden, ruckfreien Hochlauf Ihres Antriebs.
Die Baureihe PSR umfasst die kompaktesten Softstarter und ermöglicht somit die Konzeption kompakter Anlassvorrichtungen. Das Systemkonzept mit Motorschutzschaltern und den Produkten der Baureihe PSR liefert eine deutlich kompaktere Anlasslösung als beispielweise ein Stern-Dreieck-Anlasser.
Durch intgrierte Bypass-Schütze werden Energieverluste verringert und der Anschluss vereinfacht; die Einrichtung ist dank der Beschränkungen auf nur drei Potentiometer kinderleicht. Die optimierten Rampeneigenschaften sorgen dennoch unter allen Einsatzbedingungen für ein sehr ruhiges An- und Auslaufen.
• Großer Bemessungsbetriebsspannungsbereich 208-600V AC
• Bemessungswert der Steuerversorgungsspannung 100-240V AC (24V AC/DC auf Anfrage)
• Bemessungsbetriebsstrom 3-105A, Potentiometereinstellung
• Integrierter Bypass bei allen Größen spart Energie und reduziert Montagezeit
• Relais für Signal "Run" an allen Geräten
• Relais für Signal "TOR" bei Type PSR25 ... PSR105
• Optional: Feldbuskommunikation mit Profibus, Modbus, DeviceNet oder CANopen
• Montage mit Schrauben bei allen Größen, Montage auf DIN-Hutschiene bei Typ PSR3 ... PSR45
• Anspruchvoller Algorithmus zur Beseitigung der Gleichstromkomponente sorgt für herausragende AnlaufleistungBemessungsisolationsspannung Ui 600V Bemessungsbetriebsspannung Ue 208...600V +10%/-15% 50/60Hz 5% Steuerversorgungsspannung Us 100...240V AC 50/60Hz +5%
(24V AC/DC +10%/-15% auf Anfrage)Leistungsaufnahme Versorgungsstromkreis 12VA bei AC / 5W bei 24V DC Anzahl Anlassvorgänge / Std. 10, weitere Angaben siehe "Anlassvorgänge, Anschlüsse und Schutzart" am Ende der Tabelle Umgebungstemperatur -25°C ... +60°C Lagertemperatur -40°C ... +70°C LED-Anzeige 2 Stück für EIN/Startbereit und RUN/TOR Rampenzeiten 1-20s Anlauf / 0-20s Auslauf Signalrelais 240V AC, 3A/24 DC 3A ohmische Last
240V AC, 0,5A/24V DC, 0,5A AC-15 Last (Schütze) - Technische Informationen
-
Technische Informationen

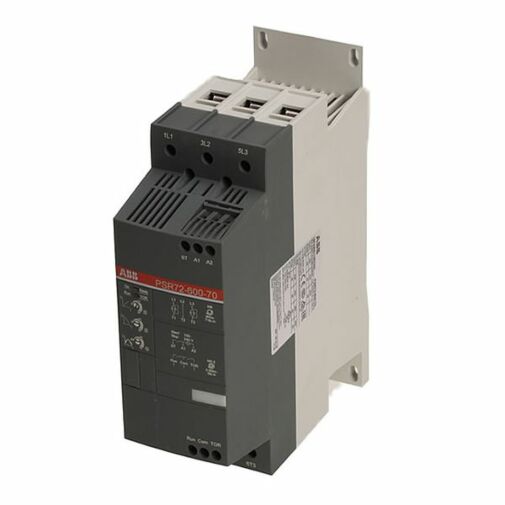

Artikelname PSR85-600-70 Softstarter 45kW für 3Ph-Motor 400V ABB ARTNR 58-00028 Hersteller ABB Statistische Warennummer 85044090 Herstellungsland China Gewicht (KG) 2.2700 Hersteller Nummer PSR85-600-70 Traub Bestellnummer PSR85-600-70 - Dokumente
-
Verfügbare Dateien
PSR85-600-70 Softstarter für 3Ph-Motor 400V ABB
