Was ist der Unterschied zwischen DIN 46234 und DIN 46235?
DIN 46234 regelt Quetschkabelschuhe in Ringform von 0,5 bis 240 mm², verpresst mit Dornpressung. DIN 46235 regelt Presskabelschuhe von 6 bis 1000 mm², verpresst mit Sechskantpressung. Beide sind für Kupferleiter.

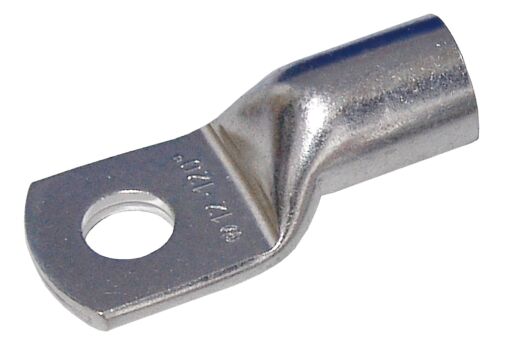

Wie presst man einen Rohrkabelschuh richtig?
Kabelschuh nach Querschnitt und Leiterart wählen, etwa 10 Prozent länger als das Einschubmass abisolieren, Leiter bis zum Anschlag einführen und mit dem passenden Einsatz pressen. Die erste Pressung sitzt an der Anschlussseite.
Welcher Kabelschuh passt zu welchem Querschnitt?

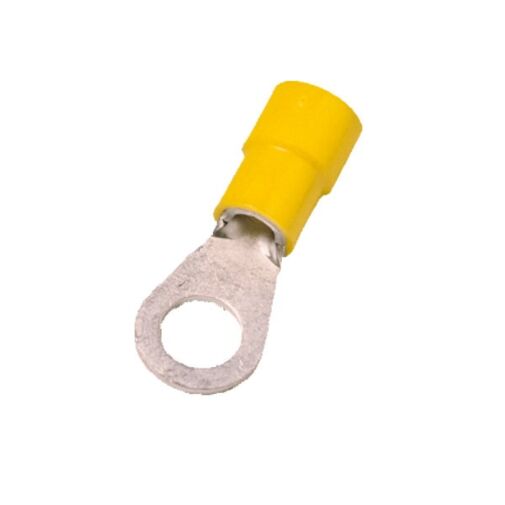

Der Kabelschuh wird genau nach dem Leiterquerschnitt und nach dem Durchmesser des Anschlussbolzens gewählt. Bei isolierten Kabelschuhen hilft die Farbe: blau für 1,5 bis 2,5 mm², gelb für 4 bis 6 mm².
Was ist der Unterschied zwischen Stossverbinder und Parallelverbinder?

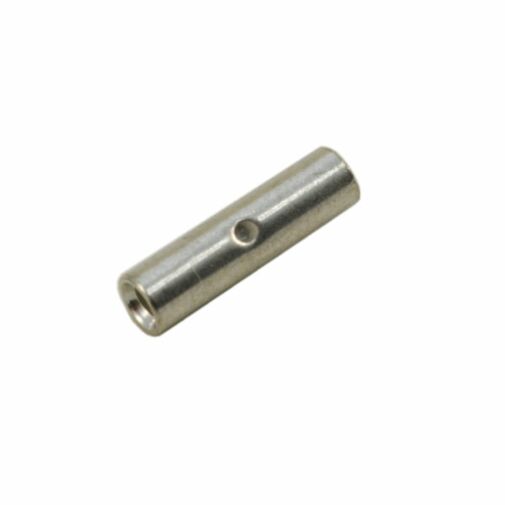

Im Stossverbinder treffen zwei Leiter von gegenüberliegenden Seiten aufeinander, meist mit Mittenanschlag. Im Parallelverbinder liegen die Leiter nebeneinander, er eignet sich auch für unterschiedliche Querschnitte.
Kupfer oder Aluminium: Welcher Kabelschuh passt zu welchem Leiter?
Auf Kupferleiter gehören Kupferkabelschuhe, auf Aluminiumleiter Aluminiumkabelschuhe nach DIN 46329. Wo Aluminium auf Kupfer trifft, braucht es spezielle Al/Cu-Kabelschuhe, sonst droht Kontaktkorrosion.
