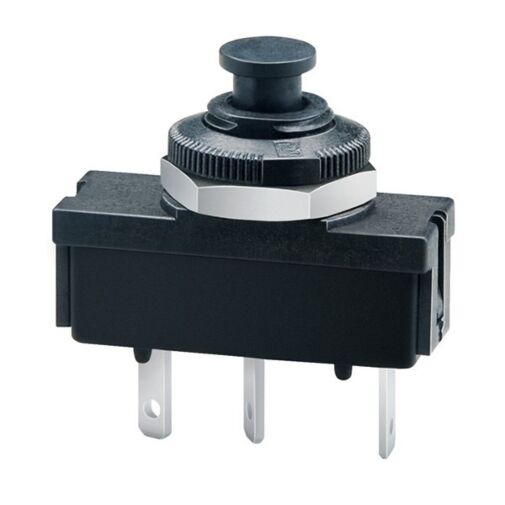

1410-G111-P2F1-S01-3,15A ETA Thermischer Schutzschalter

E-T-A Thermischer Schutzschalter
1-polig thermisch geschützt
Gewindehalsbefestigung
Flachsteckanschlüsse
Nennstrom 3,15 A

13,52 €
  • 10 für jeweils 11,33 € kaufen und  16% sparen
  • 100 für jeweils 6,56 € kaufen und  51% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 127 bis 129 Tagen
1410-G111-P2F1-S01-3,15A ETA Thermischer Schutzschalter hat eine Mindestbestellmenge von 50 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-00526
1410-G111-P2F1-S01-3,15A ETA Thermischer Schutzschalter ist verfügbar zum Kauf in Stufen von 1

Einpolige Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem. Zuverlässiges Schaltverhalten durch Sprungschaltkontakt.
Signalisierung des ausgeschalteten Zustands über Hilfsstromkreis möglich. Befestigung auf Leiterplatten oder Gewindehalsbefestigung.
Bei verstärktem Druck auf den Rückstellknopf im Ein-Zustand kann es Unterbrechungen geben. Nur geringe Temperaturempfindlichkeit.

Typische Anwendungsgebiete:
Trafo-, Motor- und Getriebeschutz in Haushalts- und Büromaschinen sowie Handwerkzeugen, Schutz von elektronischen Baugruppen und gedruckten Schaltungen, Lautsprecher

  Nennspannung   AC 240 V; DC 28 V (DC 50 V auf Anfrage)
  Nennstrombereich 1-2   0,63...10 A
  Hilfsstromkreis 1-3    0,2 x IN max. 1 A, AC 250 V
  Lebensdauer   AC 240 V:
  0,63...2,25 A   500 Abschaltungen mit 2 x IN, induktiv
  2,5...10 A         500 Abschaltungen mit 2 x IN, ind.arm
  DC 50 V:
  0,63...2,25 A   500 Abschaltungen mit 2 x IN, induktiv
  DC 28 V:
  2,5...10 A         500 Abschaltungen mit 2 x IN, induktiv
  Umgebungstemperatur     -20...70 °C
  Isolationskoordination
  (IEC 60664)
  2,5 kV/2
  Spannungsfestigkeit
  Betätigungsbereich
  Prüfspannung AC 1 500 V
  Isolationswiderstand    > 100 MΩ (DC 500 V)
  Schaltvermögen Icn
  (o-o-o)
  0,63...2 A       12 x IN
  2,5...8 A          8 x IN AC, max. 50 A
  10 A                6 x IN
  3,15...10 A     10 x IN DC
  Schaltvermögen
  UL 1077
  0,63...10 A     2 000 A bei AC 250 V
  0,63.....8 A        200 A bei DC 50 V
  Schutzart (IEC 60529)   Betätigungsbereich IP40
  Anschlussbereich IP00
  Schwingungsfestigkeit   8 g (57-500 Hz), ± 0,61 mm (10-57 Hz),
  Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
  Stoßfestigkeit   20 g (11 ms),
  Prüfung nach IEC 60068-2-27, Test Ea
  Korrosionsfestigkeit   48 Std. in 5 % Salznebel,
  Prüfung nach IEC 60068-2-11, Test Ka
  Feuchtigkeitsprüfung   96 Std. 95 % rel. Feuchte,
  Prüfung nach IEC 60068-2-78, Test Cab
  Masse    ca. 5 g


Zulassungen:

  Prüfstelle     Prüfnorm     Nennspannung     Nennstrombereich
  VDE   IEC/EN
  60934
  AC 240 V
  DC 50 V
  DC 28 V
  0,63 A…10 A
  0,63 A…2,25 A
  2,5 A…10 A
  UL   UL 1077   AC 250 V
  DC 50 V
  0,63 A…10 A
  0,63 A…10 A
  CSA   C22.2
  No 235
  AC 250 V
  DC 50 V
  0,63 A…10 A
  0,63 A…10 A
Technische Daten
Artikelname 1410-G111-P2F1-S01-3,15A ETA Thermischer Schutzschalter
ARTNR 24-00526
Gewicht (KG) 0.006800
Ausführung 1 ohne galvanische Trennung
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Herstellungsland Tunesien
Zubehör, Bauform-Variante 1 Mit aufgeschraubter Sechskant- und Kunststoffrändelmutter
Anschlussform Hauptanschlüsse P2 Flachstecker DIN 46244 A 6,3 x 0,8 versilbert (nur für -G)
Baureihe 1410
Betätigungselement S01 Rückstelltaste, schwarz (1410-G)
Unterspannungsmodul keine
Betriebsspannung DC 24 V Nennspannung DC 24 V
Polzahl 1-polig thermisch geschützt
Nennstrombereich 3,15A
Montageart G1 Gewindehalsbefestigung oder Leiterplattenmontage
Kennlinie F1 flinke Auslösekennlinie
Zusatzfunktion 0 ohne
Traub Bestellnummer 1410-G111-P2F1-S01-3,15A
Statistische Warennummer 85362010
Hersteller E-T-A
Hersteller Nummer 1410-G111-P2F1-S01-3,15A
