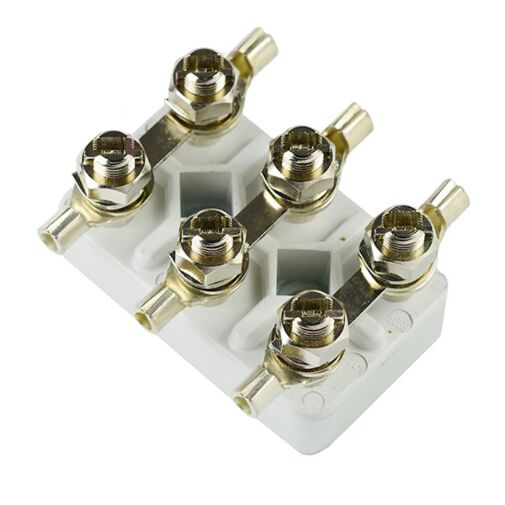

Motor-Klemmbrett in Ex-Ausführung
6-polig, Zweiloch-Befestigung
Gewinde S7x0,8
Dieses Klemmbrett ist durch die Überarbeitung der Norm überholt
Komplett montiert mit U-Scheiben, Muttern und Brücken
1Excv
Motoren-Klemmbretter der Ausführung "Ex" sind für schlagwetter- und explosionsgeschützte Anlagen zugelassen. Sie sind entsprechend den Vorschriften nach VDE 01 70/0171/2.61 bzw. Europäischen Norm EN50014 und EN50019 der "C-Generation" genehmigt.
Was bedeutet Stern- und Dreieckschaltung am Motorklemmbrett?
Die Klemmbrücken auf dem Klemmbrett verbinden die sechs Wicklungsenden. In Stern liegt an jeder Wicklung die kleinere Sternspannung, in Dreieck die volle Netzspannung. Welche Schaltung zulässig ist, steht auf dem Typenschild des Motors.
Welches Motorklemmbrett passt zu meinem Motor?
Entscheidend sind drei Angaben: der Lochabstand der Befestigung, die Polzahl und das Gewinde der Klemmbolzen. Am schnellsten geht es, wenn Sie das alte Klemmbrett ausmessen oder dessen Bezeichnung bereithalten.
Was bedeuten die Ausführungen a, c und cv?
Die Buchstaben sagen, welches Zubehör vormontiert ist. Bei "c" sind Muttern und U-Scheiben montiert, bei "cv" zusätzlich die Verbindungen. "a" bezeichnet das Klemmbrett ohne Zubehör.
