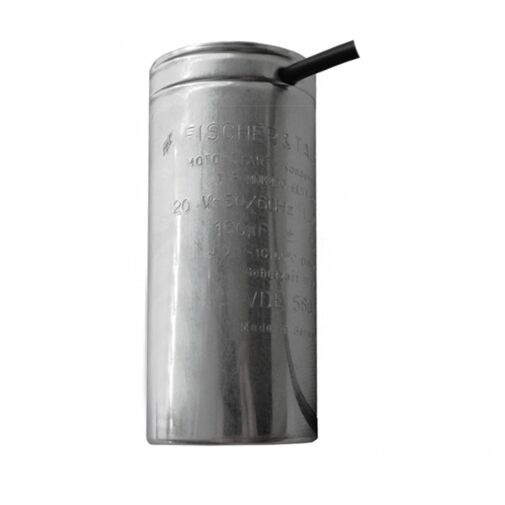

EN 60252-2 (Baugrößen über 125µF sind grundsätzlich ohne VDE Zeichen!)
Nennspannung:
320VAC Die am Kondensator gemessene Spannung ist infolge der Reihenschaltung mit der Motorwicklung stets höher als die Netzspannung. Für die Berechnung der Kondensator- Leistung ist daher die höchste Spannung am Kondensator maßgebend.
Nennfrequenz:
50-60Hz
Kapazitätstoleranz:
±10%
Temperaturbereich:
-10°C bis +60°C
Betriebsart:
Aussetzender Betrieb AB 1,7%, Spieldauer 3min. Die Einschaltdauer beträgt maximal 1,7% des gesamten Arbeitsspieles und entspricht 20 gleichmäßigen über eine Stunde verteilten Einschaltungen von je 3s Dauer.
Was ist der Unterschied zwischen Anlauf- und Betriebskondensator?
Der Anlaufkondensator arbeitet nur während der Startphase und liefert ein hohes Anlaufmoment. Der Betriebskondensator bleibt dauerhaft im Stromkreis und hat eine deutlich kleinere Kapazität. Manche Motoren nutzen beide.
Welche Kapazität braucht mein Anlaufkondensator?
Die Kapazität in Mikrofarad ist vom Motor vorgegeben und darf nicht frei gewählt werden. Sie steht auf dem alten Kondensator oder im Datenblatt des Motors. Im Sortiment stehen Werte von 20 bis 300 Mikrofarad bei 320 Volt.
Warum ist ein Anlaufkondensator nur für Kurzzeitbetrieb ausgelegt?
Elektrolyt-Anlaufkondensatoren sind für kurze Einschaltzeiten gebaut. Bleiben sie dauerhaft im Kreis, überhitzen sie und fallen aus. Wiederholte Ausfälle deuten deshalb oft auf eine fehlerhafte Abschaltung hin, nicht auf den Kondensator.
