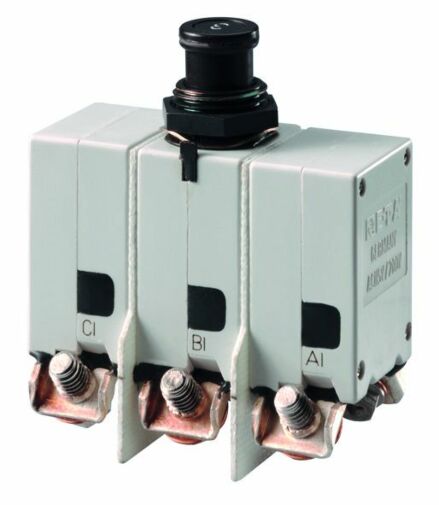

Dreipoliger, thermischer Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, Temperaturkompensation, hohem Schaltvermögen und wahlweise Hilfskontakt. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Die Abschaltung der Geräte erfolgt bei Überlast in einer, zwei oder drei Phasen stets allpolig. Die besondere Konstruktion erlaubt Anwendung unter extremen Umweltbedingungen. Verschiedene Attrappen ohne elektrische Schutzfunktionen zum Befestigen vorinstallierter Verdrahtung ohne Verbraucher sind verfügbar.
Land-, Luft- und Wasserfahrzeuge
Nennspannung
3 AC 200 V (300 Hz bis 800 Hz); DC 28 V
Nennstrombereich
1...30 A
Hilfsstromkreis
0,5 A DC 28 V
Lebensdauer
20 000 Schaltspiele mechanisch oder 10 000 Schaltspiele mit 1 x IN (≤ 25 A) 4 000 Schaltspiele mit 1 x IN (30 A)
Umgebungstemperatur
-55...125 °C (≤ 15 A) -55...90 °C (> 15 A)
Isolationskoordination (IEC 60664)
1,5 kV/3
Spannungsfestigkeit Betätigungsbereich Pol/Pol Haupt- zu Hilfsstromkreis Prüfspannung
Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen co-co-co
8 x IN
Schaltvermögen I cn
3 AC 200 V (400 Hz):
≤ 4 A 1 000 A 5 A 2 000 A 7,5...25 A 2 500 A 30 A 1 500 A DC 28 V: 1...25 A 6 000 A 30 A 4 000 A
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsgfestigkeit (rauschförmig)
10 g (57-2000 Hz), ± 0,76mm (10-57 Hz) Prüfung nach VG 95210, Bl. 29 oder ISO 7137
Stoßfestigkeit
50 g (11 ms), Prüfung nach VG 95210, Bl. 28 oder ISO 7137
Korrosionsfestigkeit
96 Std. in 5 % Salznebel 48 Std. in 20 % Salznebel Prüfung nach VG 95210, Bl. 2 oder ISO 7137
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach VG 95210, Bl. 7 oder ISO 7137
Masse
ca. 67 g mit Zubehör und Hilfskontakt ca. 63 g mit Zubehör ohne Hilfskontakt
