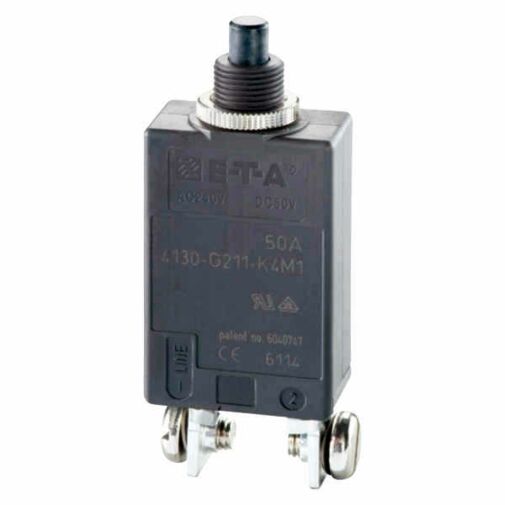

4130-G211-K4M1-30A ETA-Thermischer Schutzschalter

Traub Bestellnummer
4130-G211-K4M1-30A
Hersteller Nummer
4130-G211-K4M1-30A
ARTNR
24-01446
Kurzbeschreibung

- Einpoliger, thermischer Schutzschalter mit Gewindehalsbefestigung - 30 A

Preisstaffeln
  • 10 für jeweils 42,20 € kaufen und  16% sparen
  • 100 für jeweils 24,42 € kaufen und  51% sparen
50,34 €
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
13 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

Einpoliger, thermischer Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung und hohem Schaltvermögen. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.

Technische Daten:
Nennspannung: AC 240 V; DC 50 V
Nennstrom: von 20 A bis 80 A
Polzahl: 1-polig
Montage: Gewindehalsbefestigung
Anschlüsse: Klemmanschlüsse M6x8
Betätigung: Handauslöser | Druckknopf
Umgebungstemperatur: -30...60 °C
Schutzart (IEC 60529):

Betätigungsbereich IP40
Anschlussbereich IP00

Beleuchtung: ohne Beleuchtung

Lebensdauer:

AC 240 V: 20...70 A
100 Schaltspiele mit 2 x IN, induktiv
500 Schaltspiele mit 2 x IN, ind.arm

DC 50 V: 20...80 A
500 Schaltspiele mit 2 x IN, induktiv

Schaltvermögen Icn: 800 A

Prüfstelle Norm Nennspannung Nennstrombereich
VDE

IEC/EN
60934

AC 240 V
DC 50 V

20 A…70 A
20 A…80 A

UL UL 1077

AC 240 V
DC 50 V

20 A…80 A
20 A…80 A

CSA

C22.2 No
235

AC 240 V
DC 50 V

20 A…80 A
20 A…80 A

Technische Daten
Gewicht (KG) 0.059600
Herstellungsland Deutschland
Zubehör, Bauform-Variante 1 Druckknopf schwarz (Standard)
Anschlussform Hauptanschlüsse K4 Klemmanschlüsse M6x8 und Federscheiben
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Baureihe 4130
Ausführung 1 ohne galvanische Trennung
Kennlinie M1 Mittelträge Auslösekennlinie
Montageart G2 Gewindehals M12x1 geschwärzt
Polzahl 1-polig thermisch geschützt
Betriebsspannung AC 240 V; DC 50 V
Unterspannungsmodul -
Betätigungselement Druckknopf
Zusatzfunktion 0 ohne
Statistische Warennummer 85362010
Kundenfragen

Bimetallschalter als Öffner oder Schliesser: Was brauche ich?

Zum Schutz vor Überhitzung nimmt man den Öffner: Er unterbricht den Stromkreis, wenn es zu warm wird. Der Schliesser schaltet bei Erreichen der Temperatur etwas ein, zum Beispiel einen Lüfter oder eine Warnleuchte.

Was ist der Unterschied zwischen Bimetallschalter und PTC-Kaltleiter?

Der Bimetallschalter ist ein Schaltkontakt und kann einen Steuerkreis direkt unterbrechen. Der PTC-Kaltleiter ändert nur seinen Widerstand und braucht ein Auslösegerät, reagiert dafür genauer und schneller.

Welchen Nennstrom braucht ein thermischer Schutzschalter?

Der Nennstrom wird nach dem Betriebsstrom des Geräts gewählt, knapp darüber. Bei höherer Umgebungstemperatur oder dicht nebeneinander montierten Schaltern muss er grösser ausfallen, weil der Schalter dann früher auslöst.

Wie funktioniert ein Bimetallschalter?

Im Bimetallschalter sitzt eine Scheibe aus zwei verschiedenen Metallen. Erreicht sie die Nennschalttemperatur, schnappt sie um, beim üblichen Öffner öffnet sie den Kontakt. Ist sie abgekühlt, schnappt sie meist zurück und schliesst ihn wieder.
