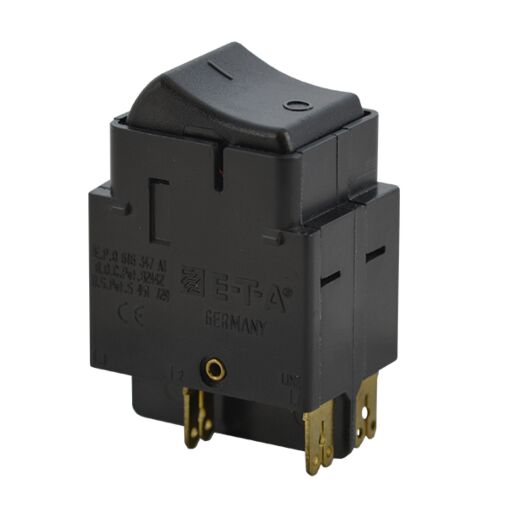

3130-FA2A-P7T1-W01Q-9A ETA Thermischer Schutzschalter

Traub Bestellnummer
3130-FA2A-P7T1-W01Q-9A
Hersteller Nummer
3130-FA2A-P7T1-W01Q-9A
ARTNR
24-00969
Kurzbeschreibung
Thermischer Schutzschalter 2-polig thermisch geschützt, Ausführung für X3130 Flachsteckanschluss DIN 46244-C-Ms-S Schaltwippe schwarz unbeleuchtet Nennstrombereich 9 A
Preisstaffeln
  • 10 für jeweils 38,00 € kaufen und  16% sparen
  • 100 für jeweils 21,99 € kaufen und  51% sparen
45,33 €
Inkl. 19% MwSt., zzgl. Versand
3130-FA2A-P7T1-W01Q-9A ETA Thermischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
Lieferung in 29 bis 31 Tagen
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

Ein- bis dreipolige Kombination Schutzschalter/EIN-AUS-Schalter oder Taster mit Schaltwippe, Frontmontage. Schaltwippe kann auf Wunsch beleuchtet und in verschiedenen Farben geliefert werden. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TO

Typische Anwendungsgebiete:

Motorschutz, Trafoschutz, Haushalts- und Büromaschinen, elektrische Werkzeuge, Reisemobile, Wasserfahrzeuge, Baufahrzeuge, medizinische Geräte nach EN 60601

  Nennspannung    AC 240 V; 3 AC 415 V; DC 50 V
  Nennstrombereich     9 A
  Lebensdauer   3 AC 415 V: 0,1...16 A 30 000 Schaltspiele mit 1 x IN, induktiv
  Umgebungstemperatur     -30...60 °C
  Isolationskoordination (IEC 60664)     2,5 kV/2 verstärkte Isolation im Betätigungsbereich
  Spannungsfestigkeit   Betätigungsbereich     Prüfspannung AC 3 000 V
  Strompfad/Strompfad  Prüfspannung AC 1 500 V
  Isolationswiderstand    > 100 MΩ (DC 500 V)
  Schaltvermögen Icn   2,5...16 A 250 A 2-polig
  Schaltvermögen (UL 1077)   IN   0,1...16 A
  UN AC 250 V
  Inc 3500 A
  Schutzart (IEC 60529)   Betätigungsbereich IP40
  Anschlussbereich IP00
  Schwingungsfestigkeit   5 g (57-500 Hz), ± 0,38 mm (10-57 Hz)
  Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
  Stoßfestigkeit   1-polig: 25 g (11 ms), 2- + 3-polig: 20 g (11 ms)
  Prüfung nach IEC 60068-2-27, Test Ea
  Korrosionsfestigkeit   96 Std. in 5 % Salznebel,
  Prüfung nach IEC 60068-2-11, Test Ka
  Feuchtigkeitsprüfung   240 Std. in 95 % rel. Feuchte,
  Prüfung nach IEC 60068-2-78, Test Cab
  Masse    ca. 45 g


Zulassungen:

  Prüfstelle    Nennspannung     Nennstrombereich
  VDE (EN 60934)     AC 240/415 V

  DC 50 V

  DC 28 V
  0,1...20 A 1-polig
  0,1...16 A mehrpolig
  0,1...8 A 1-polig
  0,1...16 A mehrpolig
  0,1...20 A 1-polig
  UL, CSA   AC 250 V; DC
  3 AC 250 V
  0,1...16 A 1- u. 2-polig
  0,1...12 A 3-polig
Technische Daten
Gewicht (KG) 0.027500
Herstellungsland Tunesien
Anschlussform Hauptanschlüsse P7 Flachstecker DIN 46244-C-Ms-S (für Kennlinie T1)
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Baureihe 3130
Ausführung 1 ohne galvanische Trennung
Kennlinie T1 Thermisch 1,05-1,4 x IN
Montageart FA Flanschbefestigung Ausführung für X3130
Nennstrombereich 9A
Polzahl 2-polig thermisch geschützt, Ausführung für X3130
Betriebsspannung DC 24 V Nennspannung DC 24 V
Unterspannungsmodul -
Betätigungselement W Schaltwippe mit Markierung "I" und "O" eingepresst
Farbe und Beleuchtung Wippe 01 Q Wippe schwarz deckend ohne Beleuchtung
Zusatzfunktion 0 ohne
Statistische Warennummer 85362010
Kundenfragen

Bimetallschalter als Öffner oder Schliesser: Was brauche ich?

Zum Schutz vor Überhitzung nimmt man den Öffner: Er unterbricht den Stromkreis, wenn es zu warm wird. Der Schliesser schaltet bei Erreichen der Temperatur etwas ein, zum Beispiel einen Lüfter oder eine Warnleuchte.

Was ist der Unterschied zwischen Bimetallschalter und PTC-Kaltleiter?

Der Bimetallschalter ist ein Schaltkontakt und kann einen Steuerkreis direkt unterbrechen. Der PTC-Kaltleiter ändert nur seinen Widerstand und braucht ein Auslösegerät, reagiert dafür genauer und schneller.

Welchen Nennstrom braucht ein thermischer Schutzschalter?

Der Nennstrom wird nach dem Betriebsstrom des Geräts gewählt, knapp darüber. Bei höherer Umgebungstemperatur oder dicht nebeneinander montierten Schaltern muss er grösser ausfallen, weil der Schalter dann früher auslöst.

Wie funktioniert ein Bimetallschalter?

Im Bimetallschalter sitzt eine Scheibe aus zwei verschiedenen Metallen. Erreicht sie die Nennschalttemperatur, schnappt sie um, beim üblichen Öffner öffnet sie den Kontakt. Ist sie abgekühlt, schnappt sie meist zurück und schliesst ihn wieder.
