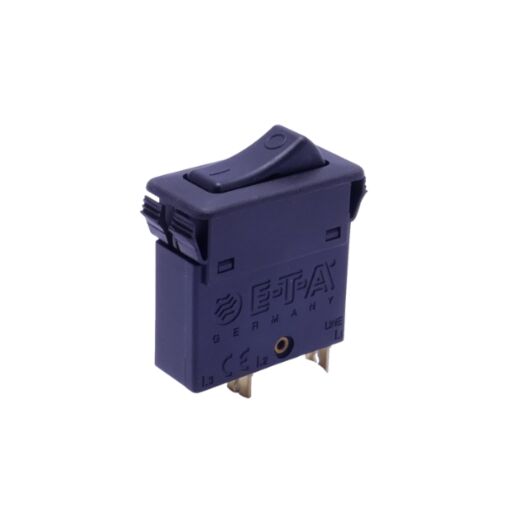

3130-F110-P7T1-W01Q-20A ETA Thermischer Schutzschalter
Thermischer Schutzschalter
1-polig, 1-polig thermisch geschützt
Flachsteckanschlüsse
Schaltwippe schwarz unbeleuchtet
Nennstrombereich 20 A
23,05 €
Inkl. 19% MwSt., zzgl. Versand
- 10 für jeweils 19,33 € kaufen und 16% sparen
- 100 für jeweils 11,19 € kaufen und 51% sparen
Lieferung in 29 bis 31 Tagen
3130-F110-P7T1-W01Q-20A ETA Thermischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-02046
Ein- bis dreipolige Kombination Schutzschalter/EIN-AUS-Schalter oder Taster mit Schaltwippe, Frontmontage. Schaltwippe kann auf Wunsch beleuchtet und in verschiedenen Farben geliefert werden. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TO
Typische Anwendungsgebiete:
Motorschutz, Trafoschutz, Haushalts- und Büromaschinen, elektrische Werkzeuge, Reisemobile, Wasserfahrzeuge, Baufahrzeuge, medizinische Geräte nach EN 60601
| Nennspannung | AC 240 V; 3 AC 415 V; DC 50 V |
| Nennstrombereich | 4 A |
| Lebensdauer | AC 240 V: 0,1...16 A 50 000 Schaltspiele mit 1 x IN, induktiv |
| Umgebungstemperatur | -30...60 °C |
| Isolationskoordination (IEC 60664) | 2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit | Betätigungsbereich Prüfspannung AC 3 000 V Strompfad/Strompfad Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | 2,5...16 A 250 A 2-polig |
| Schaltvermögen (UL 1077) | IN 0,1...16 A UN AC 250 V UCN 3500 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | 5 g (57-500 Hz), ± 0,38 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
| Stoßfestigkeit | 1-polig: 25 g (11 ms), 2- + 3-polig: 20 g (11 ms) Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 50 g |
Zulassungen:
| Prüfstelle | Nennspannung | Nennstrombereich |
| VDE (EN 60934) | AC 240/415 V DC 50 V DC 28 V |
0,1...20 A 1-polig 0,1...16 A mehrpolig 0,1...8 A 1-polig 0,1...16 A mehrpolig 0,1...20 A 1-polig |
| UL, CSA | AC 250 V; DC 3 AC 250 V |
0,1...16 A 1- u. 2-polig 0,1...12 A 3-polig |
| Artikelname | 3130-F110-P7T1-W01Q-20A ETA Thermischer Schutzschalter |
|---|---|
| ARTNR | 24-02046 |
| Gewicht (KG) | 0.017000 |
| Ausführung | Nein |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Herstellungsland | Tunesien |
| Zubehör, Bauform-Variante | 0 Klemmbereich 1 - 2,5 mm |
| Anschlussform Hauptanschlüsse | P7 Flachstecker DIN 46244-C-Ms-S (für Kennlinie T1) |
| Baureihe | 3130 |
| Betätigungselement | W Standardschaltwippe |
| Farbe und Beleuchtung Wippe | 01 Q Wippe schwarz deckend ohne Beleuchtung |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 2-polig, 1-polig thermisch geschützt |
| Nennstrombereich | 10A |
| Montageart | F Flanschbefestigung |
| Kennlinie | T1 Thermisch 1,05-1,4 x IN |
| Zusatzfunktion | 0 ohne |
| Traub Bestellnummer | 3130-F110-P7T1-W01Q-20A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 313000011174I |
