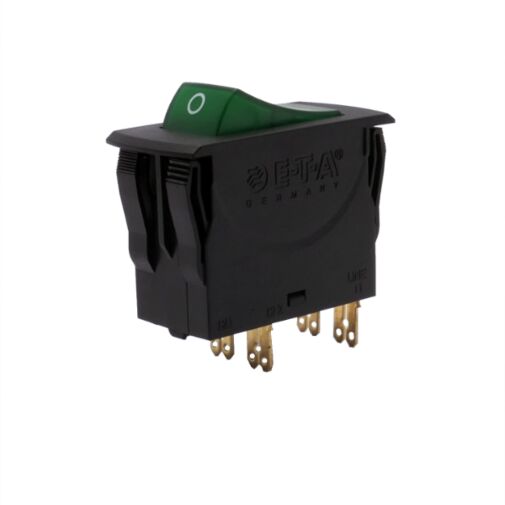

3120-N551-H7T1-W19DG4-20A ETA Thermischer Schutzschalter
ETA-Thermischer Schutzschalter
Kombination Schutzschalter / EIN-AUS-Schalter mit Schaltwippe,
20 Amp.
- 10 für jeweils 26,86 € kaufen und 16% sparen
- 100 für jeweils 15,54 € kaufen und 52% sparen
Kombination Schutzschalter/EIN-AUS-Schalter mit Schaltwippe, ein- oder zweipolig, Frontmontage. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung. Ein-Aus-Schalter ohne Überstromschutz oder Taster auf Anfrage. Erfüllt die Geräteschutznorm EN 60934 (IEC 60934): S-Typ, TO. Entspricht den Anforderungen der Feuerbeständigkeit nach EN 60335-1: 2007-2 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke.
Das Unterspannungsmodul löst bei Spannungsabfall bzw. -ausfall die EIN-AUS-Schalter-Kombination aus. Bei Spannungswiederkehr muss die Schalterkombination zur erneuten Zuschaltung der Last bewusst wieder eingeschaltet werden. Ein automatischer Wiederanlauf der Verbraucher und des damit verbundenen Sicherheitsrisikos sind somit ausgeschlossen.
Anbauteile: Signalkontakt, Magnetauslösung.
Typische Anwendungsgebiete:
Elektromotoren, Haushalts- und Büromaschinen, elektrische Werkzeuge, Netzgeräte, Ladegleichrichter, medizinische Geräte nach EN 60601
|
Hersteller: |
ETA |
|
Typische Anwendungsgebiete: |
Elektromotoren, Haushalts- und Büromaschinen, elektrische Werkzeuge, Netzgeräte, Ladegleichrichter, |
|
Nennspannung: |
240 V AC; 50 V DC |
|
Nennstrombereich: |
0,1 – 20 A |
|
Spannungsfestigkeit: |
Betätigungsbereich Prüfspannung 3000 V AC |
|
Umgebungstemperatur: |
-30 – 60° C |
|
Masse: |
ca. 33 g (2-polig) |
|
Schutzart (IEC 60529): |
Betätigungsbereich IP 40 |
|
Zulassungen: |
VDE: UL/CSA: |
| Artikelname | 3120-N551-H7T1-W19DG4-20A ETA Thermischer Schutzschalter |
|---|---|
| ARTNR | 24-01010 |
| Gewicht (KG) | 0.031800 |
| Herstellungsland | Tunesien |
| Zubehör, Bauform-Variante | 0 Standard |
| Anschlussform Hauptanschlüsse | H7 Für Anschl. 1.1, 2.1 und 3.1 Klemmschrauben M 3,5 für Anschlüsse 1.2, 2.2, und 3.2 Flachstecker |
| Bauform | N neues Design, stratosgrau |
| Baureihe | 3120 |
| Hersteller | E-T-A |
| Hersteller Nummer | 3120-N551-H7T1-W19DG4-20A |
| Farbe und Beleuchtung Wippe | 19.G Wippe grün transparent mit LED Beleuchtung |
| Beschriftung Wippe | D Markierung I und 0 eingepresst |
| Betätigungselement | W Schaltwippe mit Markierung "I" und "O" eingepresst |
| Unterspannungsmodul | keine |
| Polzahl | 2-polig, 1-polig thermisch geschützt |
| Nennstrombereich | 20A |
| Montageart | N5 Schnappbefestigung, Einbauöffnung 44,5 x 22 mm |
| Kennlinie | T1 thermische Auslösung |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 3120-N551-H7T1-W19DG4-20A |
