- Beschreibung
-
Details anzeigen

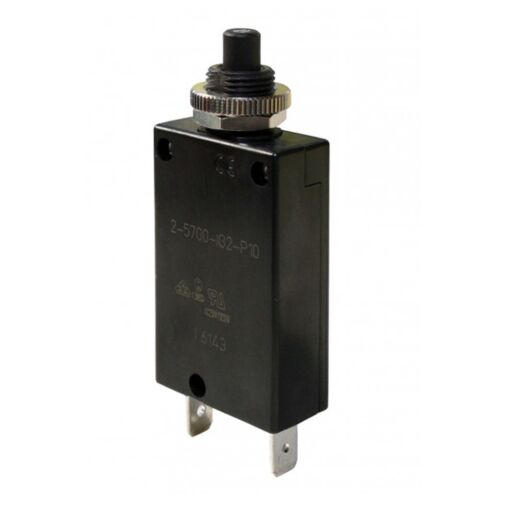

Einpoliger, thermischer Schutzschalter mit Zentralbefestigung. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Erfüllt die Geräteschutzschalternorm EN 60 934 (IEC 60934): R-Typ, TO.Typische Anwendungsgebiete: Haushalts- und Büromaschinen, elektrische Werkzeuge, Netz- und Ladegeräte, Bordnetzschutz,
Wasserfahrzeuge, ReisemobileNennspannung: 250 V AC; 28 V DC Nennstrombereich: 0,05 – 25 A Spannungsfestigkeit: Betätigungsbereich Prüfspannung 3000 V AC Umgebungstemperatur: -20 – 60 °C Masse: ca. 29 g Klimaklasse: 25/85/21 nach IEC 60068 Zulassungen: VDE:
250 V AC / 0,05 – 25 A
28 V DC / 0,05 – 25
AUL/CSA:
250 V AC / 0,05 – 20 A
50 V DC / 0,05 – 20 A - Technische Informationen
-
Technische Informationen
Artikelname 2-5700-IG2-P10-1,2A ETA Thermischer Überstrom-Schutzschalter ARTNR 14-00145 Hersteller E-T-A Herstellungsland Tunesien Statistische Warennummer 85362010 Gewicht (KG) 0.0298 Baureihe 2-5700 Montageart IG2 Kunststoffgewindehals M12x1 Abmessung und Form (Gewindehals) Nein Polzahl 1-polig thermisch geschützt Zubehör, Bauform-Variante Nein Bauform-Varianten Nicht zutreffend Anschlussform Hauptanschlüsse P10 Flachstecker DIN 46244-A6,3-0,8 Kennlinie Mittelträge Auslösekennlinie (Standard) Betätigungselement Druckknopf schwarz (Standard) Farbe und Beleuchtung Wippe Nein Beschriftung Wippe Nein Beleuchtungsspannung Nein Nennstrombereich 1,2A Variante Nein Zubehör für Gewindehals Nein Bauart Nein Kanalzahl Nein Zubehör für Gewindehals -1- Nein Zubehör für Gewindehals -2- Nein Zubehör Klemmschrauben Nein Zubehör Klemmscheiben Nein Hilfskontakt Nein Trennwand Nein Farbe d. Betätigungselementes Nein Ausführung, gemäß SAE J553 Nein Ausführung Nein Ausführung: Kommunikation, Schnittstelle Nein Zusatzfunktion Nein Signaleingang Nein Signalausgang Nein Betriebsspannung AC 250 V DC 28 V Handauslöser Nein Unterspannungsmodul keine Fernauslösung für AC und DC Nicht zutreffend Signalkontaktmodul Nicht zutreffend Bauform Nein Hersteller Nummer 2-5700-IG2-P10-1,2A Traub Bestellnummer 2-5700-IG2-P10-1,2A - Dokumente
-
Verfügbare Dateien
ETA Katalogblatt
