- Beschreibung
-
Details anzeigen

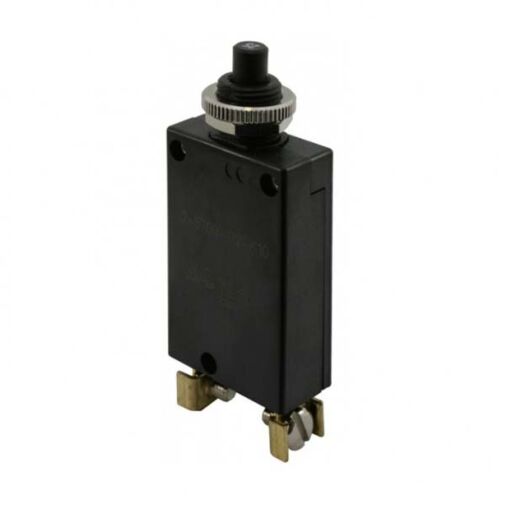

Einpoliger, thermischer Schutzschalter mit Zentralbefestigung. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Erfüllt die Geräteschutzschalternorm EN 60 934 (IEC 60934): R-Typ, TO.Typische Anwendungsgebiete:
Elektromotoren, Ladegleichrichter, Transformatoren, Haushalts- und Büromaschinen, elektrosche Werkzeuge, Kraftfahrzeug-Bordnetze
Typische Anwendungsgebiete Haushalts- und Büromaschinen, elektrische Werkzeuge, Netz- und Ladegeräte, Bordnetzschutz,
Wasserfahrzeuge, ReisemobileNennspannung 250 V AC; 28 V DC Nennstrombereich 0,05 – 25 A Spannungsfestigkeit Betätigungsbereich Prüfspannung 3000 V AC Umgebungstemperatur -20 – 60 °C Masse ca. 29 g Klimaklasse 25/85/21 nach IEC 60068 Zulassungen VDE:
250 V AC / 0,05 – 25 A
28 V DC / 0,05 – 25 A
UL/CSA:
250 V AC / 0,05 – 20 A
50 V DC / 0,05 – 20 A - Technische Informationen
-
Technische Informationen
Artikelname 2-5700-IG2-K10-10A ETA Thermischer Überstrom-Schutzschalter ARTNR 14-00222 Hersteller E-T-A Herstellungsland Tunesien Statistische Warennummer 85362010 Gewicht (KG) 0.0331 Baureihe 2-5700 Montageart IG2 Kunststoffgewindehals M12x1 Abmessung und Form (Gewindehals) Nicht zutreffend Polzahl 1-polig thermisch geschützt Zubehör, Bauform-Variante Nein Bauform-Varianten Nicht zutreffend Anschlussform Hauptanschlüsse K10 Klemmanschlüsse M4x6 Kennlinie Mittelträge Auslösekennlinie (Standard) Betätigungselement Druckknopf schwarz (Standard) Farbe und Beleuchtung Wippe Nein Beschriftung Wippe Nein Beleuchtungsspannung Nein Nennstrombereich 10A Variante Nicht zutreffend Zubehör für Gewindehals Nicht zutreffend Bauart Nicht zutreffend Kanalzahl Nicht zutreffend Zubehör für Gewindehals -1- Nein Zubehör für Gewindehals -2- Nein Zubehör Klemmschrauben Nein Zubehör Klemmscheiben Nein Hilfskontakt Nein Trennwand Nicht zutreffend Farbe d. Betätigungselementes Nicht zutreffend Ausführung, gemäß SAE J553 Nein Ausführung Nein Ausführung: Kommunikation, Schnittstelle Nein Zusatzfunktion 0 ohne Signaleingang Nein Signalausgang Nein Betriebsspannung AC 250 V DC 28 V Handauslöser Nein Unterspannungsmodul keine Fernauslösung für AC und DC Nicht zutreffend Signalkontaktmodul Nicht zutreffend Bauform Nein Hersteller Nummer 2-5700-IG2-K10-10A Traub Bestellnummer 2-5700-IG2-K10-10A - Dokumente
-
Verfügbare Dateien
Datenblatt 2-5700-IG2-K10-10A
