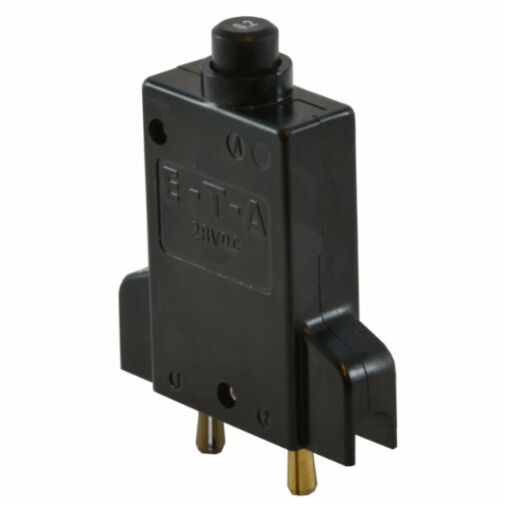

2-5200-0,2A ETA thermischer Kfz-Sicherungsautomat

Traub Bestellnummer
2-5200-0,2A
Hersteller Nummer
2-5200-0,2A
ARTNR
24-01362
Kurzbeschreibung

Kfz-Sicherungsautomat für Steckmontage und wahlweise Handauslöser
Nennstrom 0,2 Amp.
Optional H-Type mit Handauslöser

18,96 €
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
Achtung Auslaufartikel nur noch 1 Stück auf Lager
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

Einpoliger, thermischer Kfz-Sicherungsautomat für Steckmontage und wahlweise Handauslöser. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus
und unbeeinflussbare Freiauslösung.

Typische Anwendungsgebiete:

Kraftfahrzeug-Bordnetze, Elektromotoren, Ladegleichrichter, Transformatoren, Haushalts- und Büromaschinen, elektrische Werkzeuge



  Typische Anwendungsgebiete     Haushalts- und Büromaschinen, elektrische Werkzeuge, Netz- und Ladegeräte, Bordnetzschutz,
  Wasserfahrzeuge, Reisemobile
  Nennspannung   250 V AC in KF-Ausführung; 28 V DC
  Nennstrombereich   0,05 – 16A (bis 25 A auf Anfrage)
  Spannungsfestigkeit   Prüfspannung AC 1 500 V
  Umgebungstemperatur   -20 – 60 °C
  Masse   ca. 35 g
  Klimaklasse   25/85/21 nach IEC 60068
  Zulassungen   VDE:
  250 V AC / 0,05 – 16 A
  28 V DC / 0,05 – 16 A

  UL/CSA:
  250 V AC / 0,05 – 20 A
  50 V DC / 0,05 – 25 A
Technische Daten
Gewicht (KG) 0.029100
Herstellungsland Tunesien
Anschlussform Hauptanschlüsse Stecksockelmontage
Ausführung: Kommunikation, Schnittstelle Nein
Baureihe 2-5200
Ausführung 0,05...16 A (bis 25 A auf Anfrage)
Betriebsspannung AC 250 V DC 28 V
Kennlinie Mittelträge Auslösekennlinie (Standard)
Montageart S Steckbar
Nennstrombereich 0,2A
Polzahl 1-polig thermisch geschützt
Betriebsspannung AC 250 V DC 28 V
Unterspannungsmodul -
Betätigungselement Druckknopf schwarz (Standard)
Zusatzfunktion AC 250 V in KF-Ausführung
Statistische Warennummer 85362010
Kundenfragen

Bimetallschalter als Öffner oder Schliesser: Was brauche ich?

Zum Schutz vor Überhitzung nimmt man den Öffner: Er unterbricht den Stromkreis, wenn es zu warm wird. Der Schliesser schaltet bei Erreichen der Temperatur etwas ein, zum Beispiel einen Lüfter oder eine Warnleuchte.

Was ist der Unterschied zwischen Bimetallschalter und PTC-Kaltleiter?

Der Bimetallschalter ist ein Schaltkontakt und kann einen Steuerkreis direkt unterbrechen. Der PTC-Kaltleiter ändert nur seinen Widerstand und braucht ein Auslösegerät, reagiert dafür genauer und schneller.

Welchen Nennstrom braucht ein thermischer Schutzschalter?

Der Nennstrom wird nach dem Betriebsstrom des Geräts gewählt, knapp darüber. Bei höherer Umgebungstemperatur oder dicht nebeneinander montierten Schaltern muss er grösser ausfallen, weil der Schalter dann früher auslöst.

Wie funktioniert ein Bimetallschalter?

Im Bimetallschalter sitzt eine Scheibe aus zwei verschiedenen Metallen. Erreicht sie die Nennschalttemperatur, schnappt sie um, beim üblichen Öffner öffnet sie den Kontakt. Ist sie abgekühlt, schnappt sie meist zurück und schliesst ihn wieder.
Bitte beachten Sie, dass nur eingeloggte Benutzer Fragen stellen können.

E-T-A
Elektrotechnische Apparate GmbH
Industriestraße 2-8
Altdorf b. Nürnberg
Deutschland
info@e-t-a.de
e-t-a.de

Approvals
CE konform ja
