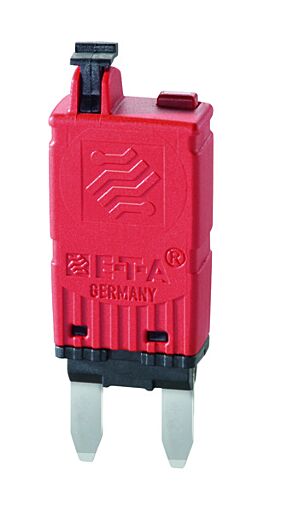

Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist. Der reversible Sicherungsautomat passt in Sicherungshalter, welche für Flachsicherungseinsätze nach ISO 8820-3, Typ F konzipiert sind. Auch mit automatischer Rückstellung (nur für DC 12V) und mit Offenhaltung möglich. Hier wird gewährleistet, dass der Kontakt offen bleibt und dadurch eine automatiische Rückstellung verhindert wird. Der Schutzschalter stellt sich nach Abschaltung der Versorgungsspannung selbst zurück. Besonders geeignet für den Einbau in schwer zugänglichen Bereichen.Die verfügbaren Nennströme entsprechen denen der Flachsicherungsreihe. Eine klare Kennzeichnung des Nennstroms wird durch eine Farbcodierung erreicht. Sicherung und Sicherungsautomat gleicher Farbe besitzen somit auch den gleichen Nennstrom.
Die Stromstärken 7,5 bis 30 A besitzen eine flinke Kennlinie, die nur 70 % des Nennstromes als Dauerlast hält.
Typische Anwendungsgebiete
Absicherung von Bordnetzen und Geräten in PKW, LKW, Bussen, Booten, Kleinspannungsanlagen - Technische Informationen
-
Technische Informationen
Artikelname 1626-3H-30A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat ARTNR 24-01255 Hersteller E-T-A Herstellungsland Deutschland Statistische Warennummer 85362010 Gewicht (KG) 0.0032 Baureihe 1626 Montageart Stecksockelmontage Abmessung und Form (Gewindehals) Nein Polzahl 1-polig thermisch geschützt Zubehör, Bauform-Variante Nein Bauform-Varianten Nicht zutreffend Anschlussform Hauptanschlüsse Nein Kennlinie Mittelträge Auslösekennlinie (Standard) Betätigungselement Druckknopf Farbe und Beleuchtung Wippe Nein Beschriftung Wippe Nein Beleuchtungsspannung Nein Nennstrombereich 30A Variante Nein Zubehör für Gewindehals Nein Bauart Nein Kanalzahl Nein Zubehör für Gewindehals -1- Nein Zubehör für Gewindehals -2- Nein Zubehör Klemmschrauben Nein Zubehör Klemmscheiben Nein Hilfskontakt Nein Trennwand Nein Farbe d. Betätigungselementes Nein Ausführung, gemäß SAE J553 3H Typ 3*, DC 24 V mit Rückstellknopf und Handauslöser Ausführung Nein Ausführung: Kommunikation, Schnittstelle Nein Zusatzfunktion Nein Signaleingang Nein Signalausgang Nein Betriebsspannung Nein Handauslöser Nein Unterspannungsmodul keine Fernauslösung für AC und DC Nicht zutreffend Signalkontaktmodul Nicht zutreffend Bauform Nein Hersteller Nummer 1626-3H-30A Traub Bestellnummer 1626-3H-30A - Dokumente
-
Verfügbare Dateien
ETA Katalogblatt
