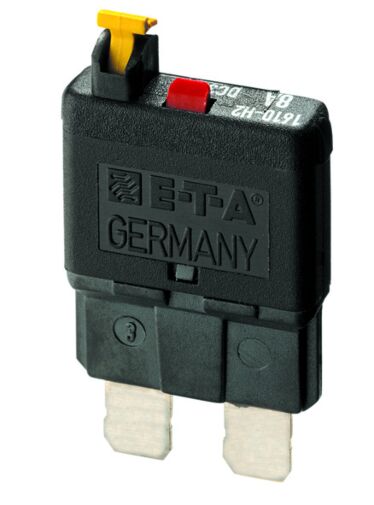

1610-H2-8A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat

Traub Bestellnummer
1610-H2-8A
Hersteller Nummer
1610-H2-8A
ARTNR
24-00316
Kurzbeschreibung

1-poliger thermischer ETA-Kfz-Sicherungsautomat
DC 28 V mit Handauslöser
Farbe des Handauslösers: honiggelb
Nennstrom 8 A

Achtung:
Der Rückstellknopf darf nicht blockiert werden. Rückstellknopf und Handauslöser dürfen nur im stromlosen Zustand betätigt werden.

Preisstaffeln
  • 10 für jeweils 13,96 € kaufen und  16% sparen
  • 100 für jeweils 8,08 € kaufen und  51% sparen
16,65 €
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
38 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform. Wahlweise mit farbigem Handauslöser oder farbiger Gehäusekappe. Für 12 V auch mit automatischer Rückstellung möglich. Im Anschlussbereich austauschbar mit Flachsicherungseinsätzen gemäß DIN 72581 Teil 3.
Geräteversion 1616 speziell für den Kfz-Bereich erhältlich (Nennströme entsprechen denen der Flachsicherungsreihe)

Typische Anwendungsgebiete
Absicherung von Bordnetzen und Geräten in PKW, LKW, Bussen, Booten, Kleinspannungsanlagen

Technische Daten
Gewicht (KG) 0.003700
Herstellungsland Deutschland
Anschlussform Hauptanschlüsse Stecksockelmontage
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Baureihe 1610
Ausführung 1 ohne galvanische Trennung
Betriebsspannung DC 24 V
Kennlinie Mittelträge Auslösekennlinie (Standard)
Montageart Stecksockelmontage
Polzahl 1-polig thermisch geschützt
Betriebsspannung DC 24 V Nennspannung DC 24 V
Unterspannungsmodul -
Betätigungselement Druckknopf
Zusatzfunktion 0 ohne
Statistische Warennummer 85362010
Kundenfragen

Bimetallschalter als Öffner oder Schliesser: Was brauche ich?

Zum Schutz vor Überhitzung nimmt man den Öffner: Er unterbricht den Stromkreis, wenn es zu warm wird. Der Schliesser schaltet bei Erreichen der Temperatur etwas ein, zum Beispiel einen Lüfter oder eine Warnleuchte.

Was ist der Unterschied zwischen Bimetallschalter und PTC-Kaltleiter?

Der Bimetallschalter ist ein Schaltkontakt und kann einen Steuerkreis direkt unterbrechen. Der PTC-Kaltleiter ändert nur seinen Widerstand und braucht ein Auslösegerät, reagiert dafür genauer und schneller.

Welchen Nennstrom braucht ein thermischer Schutzschalter?

Der Nennstrom wird nach dem Betriebsstrom des Geräts gewählt, knapp darüber. Bei höherer Umgebungstemperatur oder dicht nebeneinander montierten Schaltern muss er grösser ausfallen, weil der Schalter dann früher auslöst.

Wie funktioniert ein Bimetallschalter?

Im Bimetallschalter sitzt eine Scheibe aus zwei verschiedenen Metallen. Erreicht sie die Nennschalttemperatur, schnappt sie um, beim üblichen Öffner öffnet sie den Kontakt. Ist sie abgekühlt, schnappt sie meist zurück und schliesst ihn wieder.
Bitte beachten Sie, dass nur eingeloggte Benutzer Fragen stellen können.
File Icon ETA Katalogblatt (478.96 kB)
