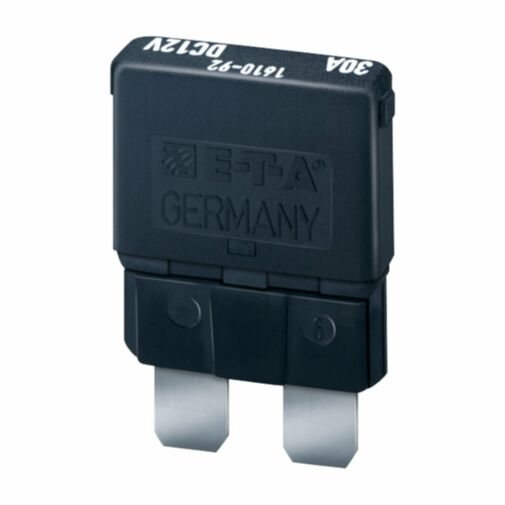

1610-92-8A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat

Traub Bestellnummer
1610-92-8A
Hersteller Nummer
1610-92-8A
ARTNR
24-01270
Kurzbeschreibung

1-poliger thermischer ETA-Kfz-Sicherungsautomat
DC 12 V automatische Rückstellung
Nennstrom 8 A

Achtung:
Der Rückstellknopf darf nicht blockiert werden. Rückstellknopf und Handauslöser dürfen nur im stromlosen Zustand betätigt werden.

Preisstaffeln
  • 10 für jeweils 13,65 € kaufen und  16% sparen
  • 100 für jeweils 7,89 € kaufen und  52% sparen
16,28 €
Inkl. 19% MwSt., zzgl. Versand
1610-92-8A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat hat eine Mindestbestellmenge von 100 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
Lieferung in 29 bis 31 Tagen
Kauf in Stufen von 100
Zur Wunschliste hinzufügen
Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform und wahlweise mit farbigem Handauslöser oder farbiger Gehäusekappe. Für 12 V auch mit automatischer Rückstellung möglich. Im Anschlussbereich austauschbar mit Flachsicherungseinsätzen gemäß DIN 72581 Teil 3.
Geräteversion 1616 speziell für den Kfz-Bereich erhältlich (Nennströme entsprechen denen der Flachsicherungsreihe)

Typische Anwendungsgebiete
Absicherung von Bordnetzen und Geräten in PKW, LKW, Bussen, Booten, Kleinspannungsanlagen

Technische Daten
Gewicht (KG) 0.003500
Herstellungsland Deutschland
Anschlussform Hauptanschlüsse Stecksockelmontage
Baureihe 1610
Ausführung 1 ohne galvanische Trennung
Betriebsspannung DC 24 V
Kennlinie Mittelträge Auslösekennlinie (Standard)
Montageart Stecksockelmontage
Polzahl 1-polig thermisch geschützt
Unterspannungsmodul -
Betätigungselement W Standardschaltwippe
Statistische Warennummer 85362010
Kundenfragen

Bimetallschalter als Öffner oder Schliesser: Was brauche ich?

Zum Schutz vor Überhitzung nimmt man den Öffner: Er unterbricht den Stromkreis, wenn es zu warm wird. Der Schliesser schaltet bei Erreichen der Temperatur etwas ein, zum Beispiel einen Lüfter oder eine Warnleuchte.

Was ist der Unterschied zwischen Bimetallschalter und PTC-Kaltleiter?

Der Bimetallschalter ist ein Schaltkontakt und kann einen Steuerkreis direkt unterbrechen. Der PTC-Kaltleiter ändert nur seinen Widerstand und braucht ein Auslösegerät, reagiert dafür genauer und schneller.

Welchen Nennstrom braucht ein thermischer Schutzschalter?

Der Nennstrom wird nach dem Betriebsstrom des Geräts gewählt, knapp darüber. Bei höherer Umgebungstemperatur oder dicht nebeneinander montierten Schaltern muss er grösser ausfallen, weil der Schalter dann früher auslöst.

Wie funktioniert ein Bimetallschalter?

Im Bimetallschalter sitzt eine Scheibe aus zwei verschiedenen Metallen. Erreicht sie die Nennschalttemperatur, schnappt sie um, beim üblichen Öffner öffnet sie den Kontakt. Ist sie abgekühlt, schnappt sie meist zurück und schliesst ihn wieder.
Bitte beachten Sie, dass nur eingeloggte Benutzer Fragen stellen können.
File Icon ETA Katalogblatt (478.96 kB)

E-T-A
Elektrotechnische Apparate GmbH
Industriestraße 2-8
Altdorf b. Nürnberg
Deutschland
info@e-t-a.de
e-t-a.de

Approvals
CE konform ja
Batterie-Typ nicht relevant
Battery DG ID
