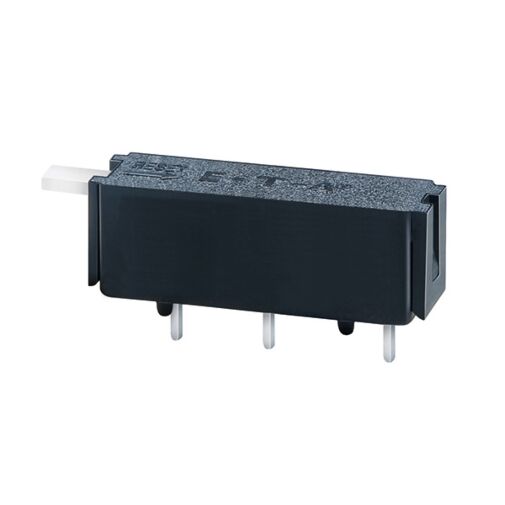

1410-L210-L2F1-S02-5A ETA Thermischer Schutzschalter
E-T-A Thermischer Schutzschalter
1-polig thermisch geschützt
Lötstiftanschlüsse
Nennstrom 5 A
11,44 €
- 10 für jeweils 9,58 € kaufen und 16% sparen
- 100 für jeweils 5,55 € kaufen und 52% sparen
Lieferung in 29 bis 31 Tagen
1410-L210-L2F1-S02-5A ETA Thermischer Schutzschalter hat eine Mindestbestellmenge von 50 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-00447
Einpolige Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem. Zuverlässiges Schaltverhalten durch Sprungschaltkontakt.
Signalisierung des ausgeschalteten Zustands über Hilfsstromkreis möglich. Befestigung auf Leiterplatten oder Gewindehalsbefestigung.
Bei verstärktem Druck auf den Rückstellknopf im Ein-Zustand kann es Unterbrechungen geben. Nur geringe Temperaturempfindlichkeit.
Typische Anwendungsgebiete:
Trafo-, Motor- und Getriebeschutz in Haushalts- und Büromaschinen sowie Handwerkzeugen, Schutz von elektronischen Baugruppen und gedruckten Schaltungen, Lautsprecher
| Nennspannung | AC 240 V; DC 28 V (DC 50 V auf Anfrage) |
| Nennstrombereich 1-2 | 0,63...10 A |
| Hilfsstromkreis 1-3 | 0,2 x IN max. 1 A, AC 250 V |
| Lebensdauer | AC 240 V: 0,63...2,25 A 500 Abschaltungen mit 2 x IN, induktiv 2,5...10 A 500 Abschaltungen mit 2 x IN, ind.arm DC 50 V: 0,63...2,25 A 500 Abschaltungen mit 2 x IN, induktiv DC 28 V: 2,5...10 A 500 Abschaltungen mit 2 x IN, induktiv |
| Umgebungstemperatur | -20...70 °C |
| Isolationskoordination (IEC 60664) |
2,5 kV/2 |
| Spannungsfestigkeit Betätigungsbereich |
Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn (o-o-o) |
0,63...2 A 12 x IN 2,5...8 A 8 x IN AC, max. 50 A 10 A 6 x IN 3,15...10 A 10 x IN DC |
| Schaltvermögen UL 1077 |
0,63...10 A 2 000 A bei AC 250 V 0,63.....8 A 200 A bei DC 50 V |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | 8 g (57-500 Hz), ± 0,61 mm (10-57 Hz), Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
| Stoßfestigkeit | 20 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 48 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 96 Std. 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 5 g |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE | IEC/EN 60934 |
AC 240 V DC 50 V DC 28 V |
0,63 A…10 A 0,63 A…2,25 A 2,5 A…10 A |
| UL | UL 1077 | AC 250 V DC 50 V |
0,63 A…10 A 0,63 A…10 A |
| CSA | C22.2 No 235 |
AC 250 V DC 50 V |
0,63 A…10 A 0,63 A…10 A |
| Artikelname | 1410-L210-L2F1-S02-5A ETA Thermischer Schutzschalter |
|---|---|
| ARTNR | 24-00447 |
| Gewicht (KG) | 0.003000 |
| Ausführung | 1 ohne galvanische Trennung |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Herstellungsland | Tunesien |
| Zubehör, Bauform-Variante | 0 ohne |
| Anschlussform Hauptanschlüsse | L2 Lötstifte 1x0,8 versilbert |
| Baureihe | 1410 |
| Betätigungselement | S02 Rückstellschieber, weiß (1410-L2) |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 5A |
| Montageart | L2 Einlegebefestigung oder Leiterplattenmontage, Raster 10,15 x 7,62 |
| Kennlinie | F1 flinke Auslösekennlinie |
| Zusatzfunktion | 0 ohne |
| Traub Bestellnummer | 1410-L210-L2F1-S02-5A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 1410-L210-L2F1-S02-5A |
