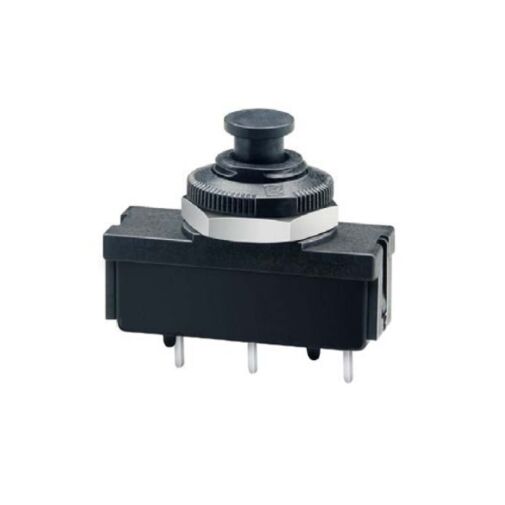

Einpolige Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem. Zuverlässiges Schaltverhalten durch Sprungschaltkontakt. Signalisierung des ausgeschalteten Zustands über Hilfsstromkreis möglich. Befestigung auf Leiterplatten oder Gewindehalsbefestigung. Bei verstärktem Druck auf den Rückstellknopf im Ein-Zustand kann es Unterbrechungen geben. Nur geringe Temperaturempfindlichkeit.
Typische Anwendungsgebiete: Trafo-, Motor- und Getriebeschutz in Haushalts- und Büromaschinen sowie Handwerkzeugen, Schutz von elektronischen Baugruppen und gedruckten Schaltungen, Lautsprecher
Nennspannung
AC 240 V; DC 28 V (DC 50 V auf Anfrage)
Nennstrombereich 1-2
0,63...10 A
Hilfsstromkreis 1-3
0,2 x IN max. 1 A, AC 250 V
Lebensdauer
AC 240 V: 0,63...2,25 A 500 Abschaltungen mit 2 x IN, induktiv 2,5...10 A 500 Abschaltungen mit 2 x IN, ind.arm DC 50 V: 0,63...2,25 A 500 Abschaltungen mit 2 x IN, induktiv DC 28 V: 2,5...10 A 500 Abschaltungen mit 2 x IN, induktiv
Umgebungstemperatur
-20...70 °C
Isolationskoordination (IEC 60664)
2,5 kV/2
Spannungsfestigkeit Betätigungsbereich
Prüfspannung AC 1 500 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn (o-o-o)
0,63...2 A 12 x IN 2,5...8 A 8 x IN AC, max. 50 A 10 A 6 x IN 3,15...10 A 10 x IN DC
Schaltvermögen UL 1077
0,63...10 A 2 000 A bei AC 250 V 0,63.....8 A 200 A bei DC 50 V
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit
8 g (57-500 Hz), ± 0,61 mm (10-57 Hz), Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
Stoßfestigkeit
20 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
48 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
96 Std. 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
