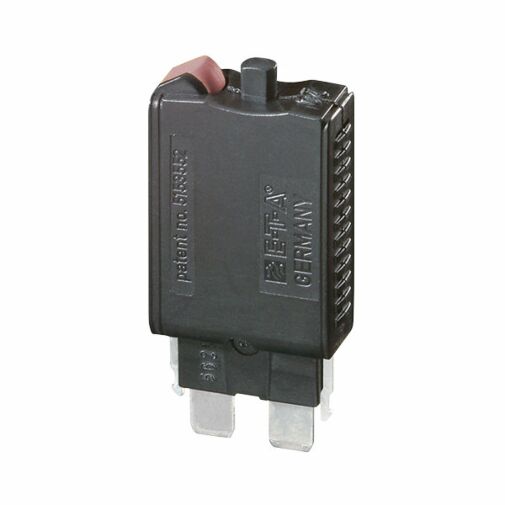

Einpoliger, thermischer Kfz-Sicherungsautomat in Kleinbauweise mit farbigem Handauslöser
Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung
Steckbar in Kfz-Flachsicherungshalter
Typische Anwendungsgebiete: Absicherung von Bordnetzen und Geräten in Straßenfahrzeugen und Booten, Kleinspannungsanlagen.
Nennspannung
DC 12 V / 24 V / 48 V
Nennstrombereich
3...25 A
Lebensdauer
Verhalten bei Bemessungsstrom: UN DC 24 V - 3...25 A 6 000 Schaltspiele mit 1 x IN UN DC 24 V - 3...20 A 3 000 Schaltspiele mit 2 x IN UN DC 24 V - 25 A 1 000 Schaltspiele mit 2 x IN UN DC 48 V - 3...25 A 500 Schaltspiele mit 1 x IN
Umgebungstemperatur
-40...85°C
SchaltvermögenIcn
IN 3...10 A, 15 A, 20 A, 25 A
UN DC 24 V - 400 A
UN DC 48 V - >100x bei 75 A, >100x bei 100 A, >100x bei 135 A, >10x bei 200 A
Absolutes Schaltvermögen nach ISO10924
≥1 Ausschaltung mit 2 000 A
(L/R = 2,5 ms)
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit
10 g (57-500 Hz), ± 0,76 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
Stoßfestigkeit
50 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
