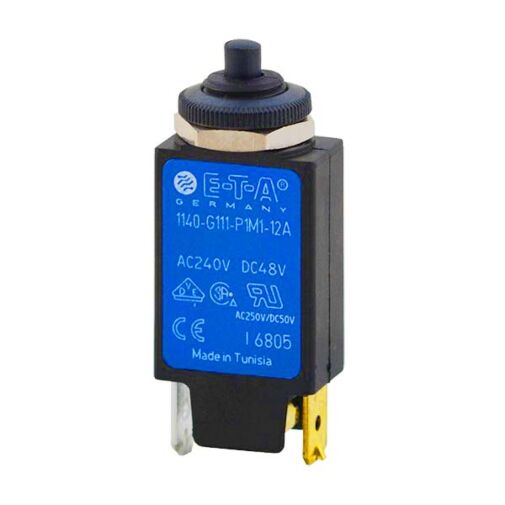

1140-G111-P1M1-15A ETA Thermischer-Schutzschalter

1140-G111-P1M1-15A ETA Thermischer-Schutzschalter

Mehr Ansichten

  • 1140-G111-P1M1-15A ETA Thermischer-Schutzschalter
  • E-T-A Logo
Abb. ähnlich
1140-G111-P1M1-15A ETA Thermischer-Schutzschalter
Inkl. MwSt.: 15,49 € Exkl. MwSt.: 13,02 €
zzgl. Versandkosten
  • Jetzt 10 Stück zum Preis von 13,02 € (10,94 € exkl. MwSt.) kaufen und 16% sparen
  • Jetzt 100 Stück zum Preis von 7,75 € (6,51 € exkl. MwSt.) kaufen und 50% sparen

Verfügbarkeit: Auf Lager

Thermischer Schutzschalter
in Kleinbauweise mit Einlochbefestigung
Nennstrom 15 Amp.

Beschreibung

Details anzeigen

Einpoliger, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): R-Typ, TO. Für kleinere Stromstärken verweisen wir auf die Geräte 104, 105 und 106.

Typische Anwendungsgebiete:
Handwerkzeuge, Haushaltsgeräte, Kleintransformatoren, Büromaschinen, Netz- und Ladegeräte, Elektromotoren, Wasserfahrzeuge, Reisemobile

Technische Daten:

  Nennspannung   AC 240 V; DC 48 V
  Nennstrombereich     15 A
  Lebensdauer AC & DC     100 Schaltspiele mit 2 x IN, induktiv
  Umgebungstemperatur   -20...60 °C (T 60)
  Isolationskoordination (IEC 60664)     2,5 kV/2 verstärkte Isolation im Betätigungsbereich
  Spannungsfestigkeit   Betätigungsbereich Prüfspannung AC 3 000 V
  Isolationswiderstand   > 100 MΩ (DC 500 V)
  Schaltvermögen Icn   120 A
  Schaltvermögen (UL 1077)
  IN    UN
  3,5...16 A     DC 50 V   2 000 A
  3,5...16 A   AC 250 V     2 000 A
  Schutzart (IEC 60529)   Betätigungsbereich IP40
  Anschlussbereich IP00
  Schwingungsfestigkeit   10 g (57-500 Hz), ± 0,76 mm (10-57 Hz),
  Prüfung nach IEC 60068-2-6, Test Fc,
  10 Frequenzzyklen/Achse
  Stoßfestigkeit   25 g (11 ms),
  Prüfung nach IEC 60068-2-27, Test Ea
  Korrosionsfestigkeit   96 Std. in 5 % Salznebel,
  Prüfung nach IEC 60068-2-11, Test Ka
  Feuchtigkeitsprüfung   240 Std. 95 % rel. Feuchte,
  Prüfung nach IEC 60068-2-78, Test Cab
  Masse   ca. 10 g


Zulassungen:

  Prüfstelle     Nennspannung   Nennstrombereich
  VDE   AC 240 V; DC 48     3,5...16 A
  CSA, UL   AC 250 V; DC 50 V     3,5...16 A



Technische Informationen

Technische Informationen

Artikelname 1140-G111-P1M1-15A ETA Thermischer-Schutzschalter
ARTNR 14-00121
Hersteller E-T-A
Herstellungsland Tunesien
Statistische Warennummer 85362010
Gewicht (KG) 0.0133
Baureihe 1140
Montageart G1 Gewindebefestigung mit aufgeschraubter Sechskant- und Kunststoffrändelmutter
Abmessung und Form (Gewindehals) Nein
Polzahl 1-polig geschützt
Zubehör, Bauform-Variante 1 Druckknopf schwarz (Standard)
Bauform-Varianten Nein
Anschlussform Hauptanschlüsse P1 Flachstecker DIN 46244-A6,3-0,8
Kennlinie M1 Mittelträge Auslösekennlinie
Betätigungselement Druckknopf
Farbe und Beleuchtung Wippe Nein
Beschriftung Wippe Nein
Beleuchtungsspannung Nein
Nennstrombereich 15A
Variante Nein
Zubehör für Gewindehals Nein
Bauart Nein
Kanalzahl Nein
Zubehör für Gewindehals -1- Nein
Zubehör für Gewindehals -2- Nein
Zubehör Klemmschrauben Nein
Zubehör Klemmscheiben Nein
Hilfskontakt Nein
Trennwand Nein
Farbe d. Betätigungselementes Nein
Ausführung, gemäß SAE J553 Nein
Ausführung Nein
Ausführung: Kommunikation, Schnittstelle Nein
Zusatzfunktion Nein
Signaleingang Nein
Signalausgang Nein
Betriebsspannung Nein
Handauslöser Nein
Unterspannungsmodul Nein
Fernauslösung für AC und DC Nein
Signalkontaktmodul Nein
Bauform Nein
Hersteller Nummer 1140-G111-P1M1-15A
Traub Bestellnummer 1140-G111-P1M1-15A
