- Beschreibung
-
Details anzeigen

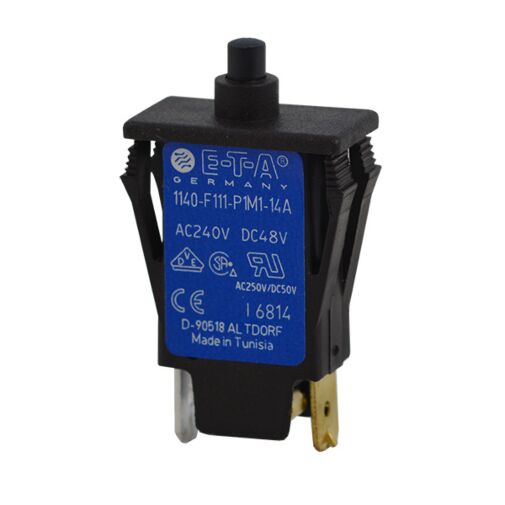

Einpoliger thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Erfüllt die Geräteschutzschalternorm EN 60 934 (IEC 60934): R-Typ, TO.
Typische Anwendungsgebiete:
Handwerkzeuge, Haushaltsgeräte, Kleintransformatoren, Büromaschinen, Netz- und Ladegeräte, Elektromotoren, Wasserfahrzeuge, Reisemobile
Technische Daten:Nennspannung AC 240 V, DC 48 V Nennstrom 15,0 A Lebensdauer AC & DC 100 Schaltspiele mechanisch mit 2 x IN, induktiv Umgebungstemperatur -20...60 °C (T60) Isolationskoordination (IEC 60664) 2,5 kV/2 verstärkte Isolation im Betätigungsbereich Spannungsfestigkeit Betätigungsbereich
Prüfspannung AC 3 500 VIsolationswiderstand > 100 MΩ (DC 500 V) Schaltvermögen Icn 120 A Schaltvermögen (UL 1077) UN
DC 2000 A
AC 2000 ASchutzart (IEC 60529) Betätigungsbereich IP40
Anschlussbereich IP00Schwingungsfestigkeit 10 g (55-2000 Hz), ± 0,76 mm (10-57Hz)
Prüfung nach IEC 60068-2-6, TEst Fc,
10 Frequenzzyklen pro AchseStoßfestigkeit 25 g (11 ms),
Prüfung nach IEC 60068-2-27, Test EaKorrosionsfestigkeit 96 Std. in 5 % Salznebel,
Prüfung nach IEC 60068-2-11, Test KaFeuchtigkeitsprüfung 240 Std. in 95 % rel. Feuchte,
Prüfung nach IEC 60068-2-78, Test CabExplosionsdichtheit Prüfung nach VG 95210, Bl. 10 Masse 10,3 g
Zulassungen:Prüfstelle Nennspannung Nennstrombereich VDE AC 240 V; DC 48 V 3,5 A...16 A CSA, UL AC 250 V; DC 50 V 3,5 A...16 A - Technische Informationen
-
Technische Informationen
Artikelname 1140-F111-P1M1-15A ETA Thermischer Schutzschalter ARTNR 14-00126 Hersteller E-T-A Herstellungsland Tunesien Statistische Warennummer 85362010 Gewicht (KG) 0.0111 Baureihe 1140 Montageart F1 Flanschbefestigung Abmessung und Form (Gewindehals) Nein Polzahl 1-polig geschützt Zubehör, Bauform-Variante 1 Druckknopf schwarz (Standard) Bauform-Varianten Nicht zutreffend Anschlussform Hauptanschlüsse P1 Flachstecker DIN 46244-A6,3-0,8 Kennlinie M1 Mittelträge Auslösekennlinie Betätigungselement Druckknopf Farbe und Beleuchtung Wippe Nein Beschriftung Wippe Nein Beleuchtungsspannung Nein Nennstrombereich 15A Variante Nein Zubehör für Gewindehals Nein Bauart Nein Kanalzahl Nein Zubehör für Gewindehals -1- Nein Zubehör für Gewindehals -2- Nein Zubehör Klemmschrauben Nein Zubehör Klemmscheiben Nein Hilfskontakt Nein Trennwand Nein Farbe d. Betätigungselementes Nein Ausführung, gemäß SAE J553 Nein Ausführung Nein Ausführung: Kommunikation, Schnittstelle Nein Zusatzfunktion Nein Signaleingang Nein Signalausgang Nein Betriebsspannung Nein Handauslöser Nein Unterspannungsmodul Nein Fernauslösung für AC und DC Nicht zutreffend Signalkontaktmodul Nicht zutreffend Bauform Nein Hersteller Nummer 1140-F111-P1M1-15A Traub Bestellnummer 1140-F111-P1M1-15A - Dokumente
-
Verfügbare Dateien
Datenblatt 1140-F111-P1M1-15A
