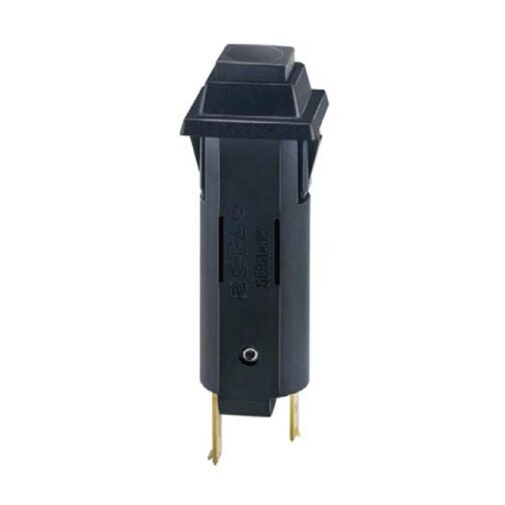

Kombination Schutzschalter/EIN-AUS-Schalter mit Druck/Druck-Betätigung, einpolig, Frontmontage mittels Schnappbefestigung, platzsparende schlanke Bauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Erfüllt die Geräteschutzschalternorm EN 60 934 (IEC 60934): S-Typ, TO.
Typische Anwendungsgebiete: Haushalts- und Büromaschinen, elektrische Werkzeuge, Netz- und Ladegeräte, Bordnetzschutz, Wasserfahrzeuge, Reisemobile
Technische Daten:
Nennspannung
AC 250 V; DC 50 V
Nennstrombereich
0,05...16 A
In 0,05...10 A 0,05...10 A 0,05...10 A 12...16 A
Schaltspiele Un I 10000 AC 250 V 1xIn 10000 DC 28 V 1xIn 6000 DC 50 V 1xIn 2000 DC 50 V 1xIn
Umgebungstemperatur
-20...60 °C
Isolationskoordination (IEC 60664)
2,5 kV/2 verstärkte Isolation im Betätigungsbereich
Spannungsfestigkeit
Betätigungsbereich Prüfspannung AC 3 000 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn
AC 250 V: 0,05...10 A 8 x IN DC 50 V: 0,05...6,5 A 10 x IN 7...16 A 130 A DC 28 V: 7...10 A 200 A
Schaltvermögen (UL 1077)
IN UN 0,05...6 A AC 250 V 1 000 A 7...16 A AC 125 V 1 000 A 0,05...16 A DC 50 V 1 000 A
Schwingungsfestigkeit
8 g (57-500 Hz), ± 0,61 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
Stoßfestigkeit
30 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
