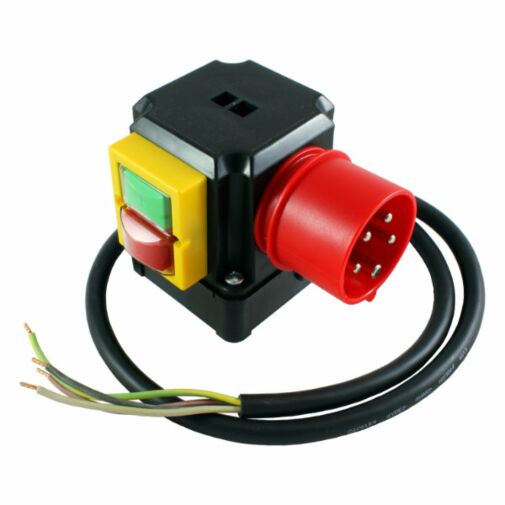

SSK 850/400/9 A Schalter-Stecker-Kombination mit Unterspannungsauslösung Klinger & Born

Drehstrom Schalter-Stecker-Kombination
dreipoliger Ein-Ausschalter, IP 54
mit Unterspannungsauslösung, Phasenwender, Überlastschutz und Bremselektronik (max. Bremsstrom 16 A),
transparente Spritzwasserabdeckung

Unterspannungsauslöser: Uc: 400V/50Hz

Bemessungsbetriebsstrom: Ie: 9,0A
Schaltleistung: AC-3  4,0 kW/400V AC

Netzeingang: CEE-16A Kragenstecker 3P+N+E 400 V mit Phasenwender
Motoranschlussleitung: ca. 1 m H07-RN-F 4G1,5

Befestigungsmaß/Bodenplatte: 68x68 mm

Sicherheitshinweis zur elektronischen Bremse

Durch Betätigung des Aus-Tasters wird die Maschine ausgeschaltet und das Werkzeug abgebremst. Die Bremsung beginnt,

nachdem der Aus-Taster wieder losgelassen wird. Der Aus-Taster darf während der Bremszeit nicht erneut betätigt werden,

weil dadurch die Bremsung unterbrochen wird. Diese Unterbrechungszeit geht von der aktiven Bremszeit ab und kann bei

langer Betätigung während des Bremsvorgangs dazu führen, dass die Schwungmasse (z.B. Sägeblatt) nicht bis zum

Stillstand abgebremst werden kann.

Bei jedem erneuten Einschalten der Maschine wird die komplette Bremszeit wieder neu aktiviert.
