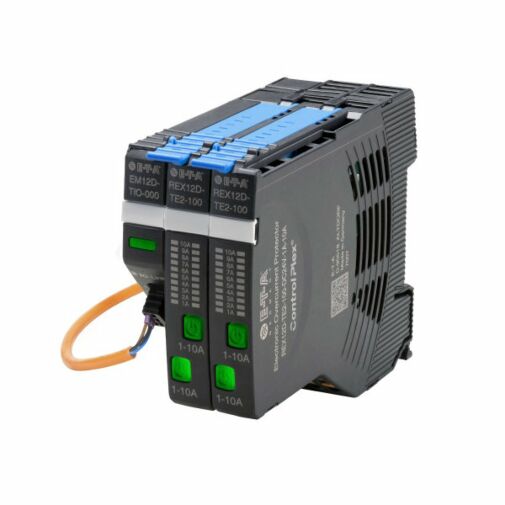

REX12D-TE2-100-DC24V-1A-10A ETA Elektronischer Sicherungsautomat

Elektronischer Überstromschutz-Sicherungsautomat
2-kanalig
Nennstrom 1-10A
70,56 €
  • 10 für jeweils 67,26 € kaufen und  5% sparen
  • 25 für jeweils 61,74 € kaufen und  12% sparen
  • 50 für jeweils 56,77 € kaufen und  20% sparen
  • 100 für jeweils 55,12 € kaufen und  22% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
ARTNR
24-01653
REX12D-TE2-100-DC24V-1A-10A ETA Elektronischer Sicherungsautomat ist verfügbar zum Kauf in Stufen von 1
Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

Die kompakte und flexiblen All-in-one Lösung REX, das sind zahlreiche aufeinander abgestimmte Bausteine. Dies reicht von den Einspeisemodulen vom Typ EM12D-T/EM12-T für das Plus- und Minuspotential über den ein- und zweikanalig beliebig modular anreihbaren elektronischen Sicherungsautomaten REX12D-T bis zu den Potentialerweiterungsmodulen PM12-T für die Plus- und Minus-Vervielfältigung.

Mit dem intelligenten Absicherungssystem REX12D und den Schnittstellenmodulen EM12D liefert E-T-A die ideale Lösung für den Maschinenbau. Es verbindet die bewährte Qualität des DC 24 V Überstromschutzes mit der Kommunikationsfähigkeit des IO-Link und Modbus-RTU Systems. Dieses ermöglicht die komplette Transparenz der DC 24 V-Stromversorgung und liefert somit die notwendigen Informationen für einen stabilen Fertigungsprozess in diesem Anlagenbereich.

Die jeweils nur 12,5 mm schmalen modular anreihbaren Module Geräte sind komplett in Push-In Technologie inkl. Pusher ausgeführt und ermöglichen somit eine werkzeuglose, zeitsparende und wartungsfreie Verdrahtung. Zur elektrischen und mechanischen Verbindung der Einzelkomponenten bedarf es keines weiteren Zubehörs. Dies spart Kosten und Zeit!



Wesentliche Merkmale:

  • Steuerung, Diagnose und Monitoring über IO-Link und Modbus-RTU

  • Gerätekombination Einspeisemodule, Überstromschutz und Stromverteilung

  • Selektive Lastabsicherung mittels elektronischer Abschaltkennlinie

  • Kein Zubehör zur Verbindung der Komponenten notwendig

  • Baubreite pro Kanal 6,25 mm (2-kanalig)

  • Fest und variable Nennströme 1 A-10 A

  • Integriertes Fail-Safe-Element, exakt an den maximalen Nennstrom angepasst

  • Einschalten kapazitiver Lasten bis 20.000 μF

  • Manueller ON/OFF/Reset – Taster

  • Anschluss über Push-In-Klemmen inkl. Klemmenbetätiger

Technische Daten:

Technische Daten:

  Betriebsdaten
  Betriebsspannung UB     DC 24 V (18...30 V)

  Nennstrom IN
  REX12D-TA1
  REX12D-TA2
  REX12D-TE2

  Stromstärken:
  8 A, 10 A,
  1 A/1 A, 2 A/2 A, 3 A/3 A, 4 A/4 A, 6 A/6 A
  1 A – 10 A Auslieferungszustand max. Nennstrom
  Ruhestrom I0   im EIN-Zustand: typ. 20...30 mA je nach Signalausgang
  Optische Signalisierung des
  Betriebszustandes über mehrfarbige
  Leuchtanzeige:

  Grün:
  Lastkreis durchgesteuert
  Grün/Orange:
  blinkend: - Laststrom Warn Limit 50 % – 100 % erreicht

  Orange:
  - Überlast oder Kurzschlusss bis zur Abschaltung
  - Sicherungsautomat wurde von der übergeordneten Steuerung ausgeschaltet,
    LED ist dauerhaft Orange

  Rot:
  - nach einer Überlast- / Kurzschlussabschaltung
  - bei Unterspannungsabschaltung der Betriebsspannung im EIN-Zustand
    mit automatischer Wiedereinschaltung

  AUS:
  Gerät ausgeschaltet über den ON/OFF Taster, fehlende Betriebsspannung
  oder fehlerhafte Initialisierung des Sicherungsautomaten

  Lastkreis
  Lastausgang   Power-MOSFET-Schaltausgang (plusschaltend)

  Überlastabschaltung (IÜL)


  mit Abschaltzeiten (tÜL)

 Kurzschlussabschaltzeit (tKS)

  typ. IÜL: IN x 1,05 tÜL: 3 s
  typ. IÜL: IN x 1,35 tÜL: 0,5 s

  typ. IÜL: IN x 2,00 tÜL: 0,1 s
  typ. IÜL: IN x 2,50 tÜL: 0,012 s

  typ. bei Kurzschluss (IKS) tKS: 0,002 s2)
  abschaltzeit (tKS) siehe Zeit / Strom-Kennlinie

  Gehäusewerkstoff     Kunststoff
  Gehäusemontage   Tragschiene nach EN 60715-35x7,5
  Umgebungstemperatur (TU)   -25 °C...+60 °C
  (ohne Betauung, vgl. EN 60204-1)
  Lagertemperatur   -40 °C...+70 °C
  Montagetemperatur   +5 °C…+60 °C
  Feuchte Wärme   96 Std./95 % relat. Feuchte/40 °C nach
  IEC 60068-2-78-Cab Klimaklasse 3K3
  nach EN 60721
  Vibrationsfestigkeit   5 g, Prüfung nach IEC 60068-2-6 Test Fc
  Schutzart   IEC 60529, DIN VDE 0470
  IP30
  EMV-Anforderungen
  (EMV-Richtlinie, CE-Kennz.)
  Störaussendung: EN 61000-6-3
  Störfestigkeit: EN 61000-6-2
  Isolationskoordination
  (IEC 60934)
  0,5 kV / Verschmutzungsgrad 2
  Spannungsfestigkeit   max. DC 30 V (Lastkreis)
  Isolationswiderstand (Aus-Zustand)     entfällt, nur elektronische Abschaltung


Zulassung:

  Prüfstelle     Prüfnorm File Nr.    Nennspannung     Nennstrombereich
  UL   UL 2367 E306740   DC 24 V   1 A...10 A
  UL

  UL 1310
  NEC Class2

E306740   DC 24 V

  1 A, 2 A,
  3 A, 4 A

  UL

  UL60947 / cULus508listed

E492388

  DC 24 V   1 A...10 A
Technische Daten
Artikelname REX12D-TE2-100-DC24V-1A-10A ETA Elektronischer Sicherungsautomat
ARTNR 24-01653
Gewicht (KG) 0.059600
Ausführung 1 ohne galvanische Trennung
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Herstellungsland Deutschland
Signalausgang 0 ohne Signalausgang
Anschlussform Hauptanschlüsse P10 Flachstecker DIN 46244-A6,3-0,8
Baureihe REX12
Bauart A 1 Lastabgangsklemme je Kanal, feste Stromstärken xA oder xA/xA
Signaleingang 0 ohne Signaleingang
Betätigungselement Manueller ON/OFF/Reset – Taster
Unterspannungsmodul keine
Betriebsspannung DC 24 V
Polzahl 1-polig thermisch geschützt
Nennstrombereich 1-10 A
Montageart T Tragschienenbefestigung
Kennlinie Mittelträge Auslösekennlinie (Standard)
Zusatzfunktion E Lastabgangsklemme je Kanal, festeStromstärken xA/xA einstellbar Standard umd COM-Mode
Kanalzahl 2 2 Kanäle (nur 2 Kanäle)
Traub Bestellnummer REX12D-TE2-100-DC24V-1A-10A
Statistische Warennummer 85362010
Hersteller E-T-A
Hersteller Nummer REX12D-TE2-100-DC24V-1A-10A
