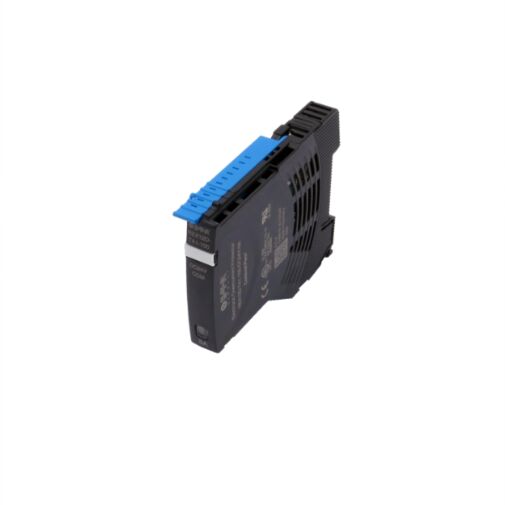

REX12D-TA1-100-DC24V-8A ETA Elektronischer Sicherungsautomat
1-kanalig
Nennstrom 8A
- 10 für jeweils 48,34 € kaufen und 5% sparen
- 25 für jeweils 44,38 € kaufen und 13% sparen
- 50 für jeweils 40,81 € kaufen und 20% sparen
- 100 für jeweils 39,62 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Die kompakte und flexiblen All-in-one Lösung REX, das sind zahlreiche aufeinander abgestimmte Bausteine. Dies reicht von den Einspeisemodulen vom Typ EM12D-T/EM12-T für das Plus- und Minuspotential über den ein- und zweikanalig beliebig modular anreihbaren elektronischen Sicherungsautomaten REX12D-T bis zu den Potentialerweiterungsmodulen PM12-T für die Plus- und Minus-Vervielfältigung.
Mit dem intelligenten Absicherungssystem REX12D und den Schnittstellenmodulen EM12D liefert E-T-A die ideale Lösung für den Maschinenbau. Es verbindet die bewährte Qualität des DC 24 V Überstromschutzes mit der Kommunikationsfähigkeit des IO-Link und Modbus-RTU Systems. Dieses ermöglicht die komplette Transparenz der DC 24 V-Stromversorgung und liefert somit die notwendigen Informationen für einen stabilen Fertigungsprozess in diesem Anlagenbereich.
Die jeweils nur 12,5 mm schmalen modular anreihbaren Module Geräte sind komplett in Push-In Technologie inkl. Pusher ausgeführt und ermöglichen somit eine werkzeuglose, zeitsparende und wartungsfreie Verdrahtung. Zur elektrischen und mechanischen Verbindung der Einzelkomponenten bedarf es keines weiteren Zubehörs. Dies spart Kosten und Zeit!
Wesentliche Merkmale:
- Steuerung, Diagnose und Monitoring über IO-Link und Modbus-RTU
- Gerätekombination Einspeisemodule, Überstromschutz und Stromverteilung
- Selektive Lastabsicherung mittels elektronischer Abschaltkennlinie
- Kein Zubehör zur Verbindung der Komponenten notwendig
- Baubreite pro Kanal 6,25 mm (2-kanalig)
- Fest und variable Nennströme 1 A-10 A
- Integriertes Fail-Safe-Element, exakt an den maximalen Nennstrom angepasst
- Einschalten kapazitiver Lasten bis 20.000 μF
- Manueller ON/OFF/Reset – Taster
- Anschluss über Push-In-Klemmen inkl. Klemmenbetätiger
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V (18...30 V) |
|
Nennstrom IN |
Stromstärken: 8 A, 10 A, 1 A/1 A, 2 A/2 A, 3 A/3 A, 4 A/4 A, 6 A/6 A 1 A – 10 A Auslieferungszustand max. Nennstrom |
| Ruhestrom I0 | im EIN-Zustand: typ. 20...30 mA je nach Signalausgang |
| Optische Signalisierung des Betriebszustandes über mehrfarbige Leuchtanzeige: |
Grün: Orange: Rot: AUS: |
| Lastkreis | |
| Lastausgang | Power-MOSFET-Schaltausgang (plusschaltend) |
|
Überlastabschaltung (IÜL)
Kurzschlussabschaltzeit (tKS) |
typ. IÜL: IN x 1,05 tÜL: 3 s typ. IÜL: IN x 2,00 tÜL: 0,1 s typ. bei Kurzschluss (IKS) tKS: 0,002 s2) |
| Gehäusewerkstoff | Kunststoff |
| Gehäusemontage | Tragschiene nach EN 60715-35x7,5 |
| Umgebungstemperatur (TU) | -25 °C...+60 °C (ohne Betauung, vgl. EN 60204-1) |
| Lagertemperatur | -40 °C...+70 °C |
| Montagetemperatur | +5 °C…+60 °C |
| Feuchte Wärme | 96 Std./95 % relat. Feuchte/40 °C nach IEC 60068-2-78-Cab Klimaklasse 3K3 nach EN 60721 |
| Vibrationsfestigkeit | 5 g, Prüfung nach IEC 60068-2-6 Test Fc |
| Schutzart | IEC 60529, DIN VDE 0470 IP30 |
| EMV-Anforderungen (EMV-Richtlinie, CE-Kennz.) |
Störaussendung: EN 61000-6-3 Störfestigkeit: EN 61000-6-2 |
| Isolationskoordination (IEC 60934) |
0,5 kV / Verschmutzungsgrad 2 |
| Spannungsfestigkeit | max. DC 30 V (Lastkreis) |
| Isolationswiderstand (Aus-Zustand) | entfällt, nur elektronische Abschaltung |
Zulassung:
| Prüfstelle | Prüfnorm | File Nr. | Nennspannung | Nennstrombereich |
| UL | UL 2367 | E306740 | DC 24 V | 1 A...10 A |
| UL |
UL 1310 |
E306740 | DC 24 V |
1 A, 2 A, |
|
UL |
UL60947 / cULus508listed |
E492388 |
DC 24 V |
1 A...10 A |
| Artikelname | REX12D-TA1-100-DC24V-8A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01785 |
| Gewicht (KG) | 0.055900 |
| Signaleingang | 0 ohne Signaleingang |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Signalausgang | 0 ohne Signalausgang |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Bauart | A 1 Lastabgangsklemme je Kanal, feste Stromstärken xA oder xA/xA |
| Baureihe | REX12 |
| Ausführung | 1 ohne galvanische Trennung |
| Kanalzahl | 1 1 Kanal (nur 1 Kanal) |
| Hersteller | E-T-A |
| Hersteller Nummer | REX12D-TA1-100-DC24V-8A |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | Manueller ON/OFF/Reset – Taster |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Montageart | T Tragschienenbefestigung |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | REX12D-TA1-100-DC24V-8A |
