REX12-TA1-107-DC24V-4A-CL2 ETA Elektronischer Sicherungsautomat

REX12-TA1-107-DC24V-4A ETA Elektronischer Sicherungsautomat

Mehr Ansichten

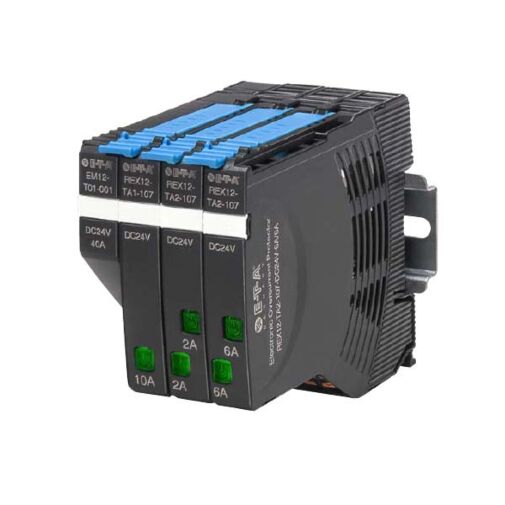

  • REX12-TA1-107-DC24V-4A ETA Elektronischer Sicherungsautomat
  • ETA Logo
Abb. ähnlich
REX12-TA1-107-DC24V-4A-CL2 ETA Elektronischer Sicherungsautomat
Inkl. MwSt.: 37,97 € Exkl. MwSt.: 31,91 €
zzgl. Versandkosten
  • Jetzt 10 Stück zum Preis von 36,19 € (30,41 € exkl. MwSt.) kaufen und 5% sparen
  • Jetzt 25 Stück zum Preis von 33,22 € (27,92 € exkl. MwSt.) kaufen und 13% sparen
  • Jetzt 50 Stück zum Preis von 30,56 € (25,68 € exkl. MwSt.) kaufen und 20% sparen
  • Jetzt 100 Stück zum Preis von 28,48 € (23,93 € exkl. MwSt.) kaufen und 26% sparen

Verfügbarkeit: Nicht lagernd, Artikel wird für Sie nachbestellt.

Elektronischer Überstromschutz-Sicherungsautomat
1-kanalig
Nennstrom 4A

Lieferung in 22 bis 24 Tagen
REX12-TA1-107-DC24V-4A-CL2 ETA Elektronischer Sicherungsautomat hat eine Mindestbestellmenge von 4 Stück
Beschreibung

Details anzeigen

Die neue Gerätekombination elektronischen Überstromschutzes REX12 besteht aus dem Einspeisemodul EM12-T und den ein- oder zweikanalig, beliebig modular anreihbaren elektronischen Sicherungsautomaten REX12-T. Die jeweils nur 12,5 mm schmalen Module sind komplett in Push-In Technologie inkl. oranger Klemmenbetätiger ausgeführt und ermöglichen somit eine werkzeuglose, zeitsparende und wartungsfreie Verdrahtung.

Das Einspeisemodul ist für DC 24 V und 40 A ausgelegt und nimmt für die Plus (+) Einspeisung max. 10 mm² mit Aderendhülse auf. Lastabgangsseitig lässt sich der Sicherungsautomat mit 2,5 mm² verdrahten.

Die neue Generation REX12 kombiniert Flexibilität mit Kompaktheit. Sie ist damit exakt auf die Anforderungen des Maschinenbaus zugeschnitten. Zur elektrischen und mechanischen Verbindung der Einzelkomponenten bedarf es keines weiteren Zubehörs. Dies spart Kosten und Zeit!

Wesentliche Merkmale:

  • Gerätekombination Einspeisemodul und elektronischer Sicherungsautomat
  • Ein- und zweikanalige selektive Lastabsicherung mittels elektronischer Abschaltkennlinie
  • Kein Zubehör zur Verbindung der Komponenten notwendig
  • Baubreite pro Kanal nur 12,5 mm (1-kanalig) oder 6,25 mm (2-kanalig)
  • Nennstrom in festen Stromstärken 1 A...10 A
  • Integriertes Fail-Safe-Element, exakt an den Nennstrom angepasst
  • Einschalten kapazitiver Lasten bis 20.000 μF
  • Manueller ON/OFF/Reset – Taster
  • Eindeutige Signalisierung durch LED und Signalkontakt Si
  • Anschluss über Push-In-Klemmen inkl. oranger Klemmenbetätiger

Technische Daten:

  Gehäusewerkstoff     Kunststoff
  Gehäusemontage   Tragschiene nach EN 60715-35x7,5
  Umgebungstemperatur (TU)   -25 °C...+60 °C
  (ohne Betauung, vgl. EN 60204-1)
  Lagertemperatur   -40 °C...+70 °C
  Montagetemperatur   +5 °C…+60 °C
  Feuchte Wärme   96 Std./95 % relat. Feuchte/40 °C nach
  IEC 60068-2-78-Cab Klimaklasse 3K3
  nach EN 60721
  Vibrationsfestigkeit   3 g, Prüfung nach IEC 60068-2-6 Test Fc
  Schutzart   IEC 60529, DIN VDE 0470
  IP30
  EMV-Anforderungen
  (EMV-Richtlinie, CE-Kennz.)
  Störaussendung: EN 61000-6-3
  Störfestigkeit: EN 61000-6-2
  Isolationskoordination
  (IEC 60934)
  0,5 kV / Verschmutzungsgrad 2
  Spannungsfestigkeit   max. DC 30 V (Lastkreis)
  Isolationswiderstand (Aus-Zustand)     entfällt, nur elektronische Abschaltung


Zulassung:

  Prüfstelle     Prüfnorm   Nennspannung     Nennstrombereich
  UL   UL 2367   DC 24 V   1 A...10 A
  UL

UL 1310
NEC Class2

  DC 24 V

  1 A, 2 A,
  3 A, 4 A

  UL

  UL60947 / cULus508listed

  DC 24 V   1 A...10 A
Technische Informationen

Technische Informationen

Artikelname REX12-TA1-107-DC24V-4A-CL2 ETA Elektronischer Sicherungsautomat
ARTNR 24-01645
Hersteller E-T-A
Herstellungsland Deutschland
Statistische Warennummer 85362010
Gewicht (KG) 0.0580
Baureihe REX12
Montageart T Tragschienenbefestigung
Abmessung und Form (Gewindehals) Nein
Polzahl Nein
Zubehör, Bauform-Variante Nein
Bauform-Varianten Nein
Anschlussform Hauptanschlüsse Nein
Kennlinie Nein
Betätigungselement Manueller ON/OFF/Reset – Taster
Farbe und Beleuchtung Wippe Nein
Beschriftung Wippe Nein
Beleuchtungsspannung Nein
Nennstrombereich 4A
Variante Nein
Zubehör für Gewindehals Nein
Bauart A 1 Lastabgangsklemme je Kanal, feste Stromstärken xA oder xA/xA
Kanalzahl 1 1 Kanal (nur 1 Kanal)
Zubehör für Gewindehals -1- Nein
Zubehör für Gewindehals -2- Nein
Zubehör Klemmschrauben Nein
Zubehör Klemmscheiben Nein
Hilfskontakt Nein
Trennwand Nein
Farbe d. Betätigungselementes Nein
Ausführung, gemäß SAE J553 Nein
Ausführung 1 ohne galvanische Trennung
Ausführung: Kommunikation, Schnittstelle Nein
Zusatzfunktion Nein
Signaleingang 0 ohne Signaleingang
Signalausgang 7 Statusausgang
Betriebsspannung DC 24 V
Handauslöser Nein
Unterspannungsmodul Nein
Fernauslösung für AC und DC Nein
Signalkontaktmodul Nein
Bauform Nein
Hersteller Nummer REX12-TA1-107-DC24V-4A-CL2
Traub Bestellnummer REX12-TA1-107-DC24V-4A-CL2
