REX12-TA1-107-DC24V-3A-CL2 ETA Elektronischer Sicherungsautomat
1-kanalig
Nennstrom 3A
- 10 für jeweils 43,34 € kaufen und 5% sparen
- 25 für jeweils 39,79 € kaufen und 12% sparen
- 50 für jeweils 36,59 € kaufen und 20% sparen
- 100 für jeweils 35,52 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen

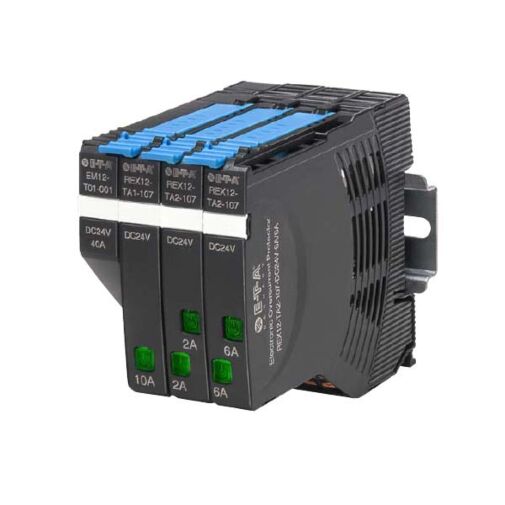

Die neue Gerätekombination elektronischen Überstromschutzes REX12 besteht aus dem Einspeisemodul EM12-T und den ein- oder zweikanalig, beliebig modular anreihbaren elektronischen Sicherungsautomaten REX12-T. Die jeweils nur 12,5 mm schmalen Module sind komplett in Push-In Technologie inkl. oranger Klemmenbetätiger ausgeführt und ermöglichen somit eine werkzeuglose, zeitsparende und wartungsfreie Verdrahtung.
Das Einspeisemodul ist für DC 24 V und 40 A ausgelegt und nimmt für die Plus (+) Einspeisung max. 10 mm² mit Aderendhülse auf. Lastabgangsseitig lässt sich der Sicherungsautomat mit 2,5 mm² verdrahten.
Die neue Generation REX12 kombiniert Flexibilität mit Kompaktheit. Sie ist damit exakt auf die Anforderungen des Maschinenbaus zugeschnitten. Zur elektrischen und mechanischen Verbindung der Einzelkomponenten bedarf es keines weiteren Zubehörs. Dies spart Kosten und Zeit!
Wesentliche Merkmale:
- Gerätekombination Einspeisemodul und elektronischer Sicherungsautomat
- Ein- und zweikanalige selektive Lastabsicherung mittels elektronischer Abschaltkennlinie
- Kein Zubehör zur Verbindung der Komponenten notwendig
- Baubreite pro Kanal nur 12,5 mm (1-kanalig) oder 6,25 mm (2-kanalig)
- Nennstrom in festen Stromstärken 1 A...10 A
- Integriertes Fail-Safe-Element, exakt an den Nennstrom angepasst
- Einschalten kapazitiver Lasten bis 20.000 μF
- Manueller ON/OFF/Reset – Taster
- Eindeutige Signalisierung durch LED und Signalkontakt Si
- Anschluss über Push-In-Klemmen inkl. oranger Klemmenbetätiger
Technische Daten:
| Gehäusewerkstoff | Kunststoff |
| Gehäusemontage | Tragschiene nach EN 60715-35x7,5 |
| Umgebungstemperatur (TU) | -25 °C...+60 °C (ohne Betauung, vgl. EN 60204-1) |
| Lagertemperatur | -40 °C...+70 °C |
| Montagetemperatur | +5 °C…+60 °C |
| Feuchte Wärme | 96 Std./95 % relat. Feuchte/40 °C nach IEC 60068-2-78-Cab Klimaklasse 3K3 nach EN 60721 |
| Vibrationsfestigkeit | 3 g, Prüfung nach IEC 60068-2-6 Test Fc |
| Schutzart | IEC 60529, DIN VDE 0470 IP30 |
| EMV-Anforderungen (EMV-Richtlinie, CE-Kennz.) |
Störaussendung: EN 61000-6-3 Störfestigkeit: EN 61000-6-2 |
| Isolationskoordination (IEC 60934) |
0,5 kV / Verschmutzungsgrad 2 |
| Spannungsfestigkeit | max. DC 30 V (Lastkreis) |
| Isolationswiderstand (Aus-Zustand) | entfällt, nur elektronische Abschaltung |
Zulassung:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| UL | UL 2367 | DC 24 V | 1 A...10 A |
| UL |
UL 1310 |
DC 24 V |
1 A, 2 A, |
| UL |
UL60947 / cULus508listed |
DC 24 V | 1 A...10 A |
| Artikelname | REX12-TA1-107-DC24V-3A-CL2 ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01646 |
| Gewicht (KG) | 0.058000 |
| Signaleingang | 0 ohne Signaleingang |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Signalausgang | 7 Statusausgang |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Bauart | A 1 Lastabgangsklemme je Kanal, feste Stromstärken xA oder xA/xA |
| Baureihe | REX12 |
| Ausführung | 1 ohne galvanische Trennung |
| Kanalzahl | 1 1 Kanal (nur 1 Kanal) |
| Hersteller | E-T-A |
| Hersteller Nummer | REX12-TA1-107-DC24V-3A-CL2 |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | Manueller ON/OFF/Reset – Taster |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 3A |
| Montageart | T Tragschienenbefestigung |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | REX12-TA1-107-DC24V-3A-CL2 |
E-T-A
Elektrotechnische Apparate GmbH
Industriestraße 2-8
90518 Altdorf b. Nürnberg
Deutschland
order@e-t-a.de
e-t-a.de
