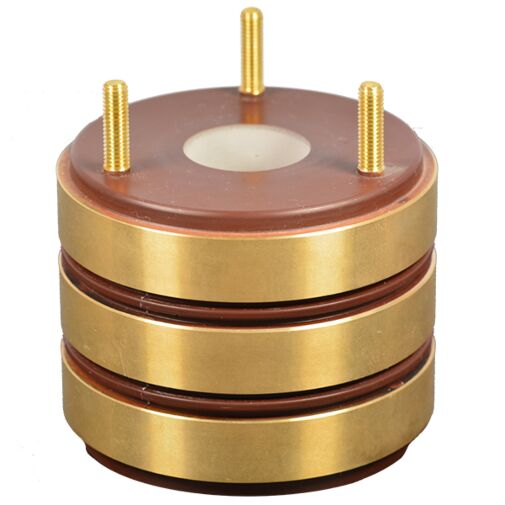

LS 3-55-11-18 Schleifringkörper

Für die elektrische und mechanische Funktion ist eine einwandfreie Montage der Schleifringkörper auf die Maschinenwelle von Bedeutung. Als Montagearten kommen in Frage: Aufschrumpfen, Aufpressen und Aufkleben.

Das Verklemmen der Zuleitungen an den Schraubanschlüssen soll möglichst nur unter Verwendung von Kabelösen oder Kabelschuhen ausgeführt werden. Keinesfalls darf die Verklemmung direkt gegen die Pressmasse vorgenommen werden, sondern nur gegen eine Stützmutter, die ihrerseits mindestens 2 mm Abstand von der Pressmasse haben muß.

Diese Schleifringkörper werden mit einer Grundbohrung geliefert. Beim Aufbohren ist darauf zu achten, daß bei Körpern ohne Eisenbuchse nur Hartmetallwerkzeuge verwendet werden.
