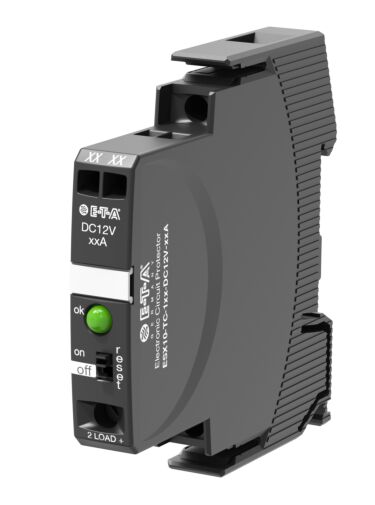

ESX10-TC-124-DC12V-3A ETA Elektronischer Sicherungsautomat

Elektronischer Sicherungsautomat
Tragschienenbefestigung
Reseteingang RE / Statusausgang SF
Nennspannung DC 12 V
Nennstrom 3 A

81,90 €
  • 10 für jeweils 78,05 € kaufen und  5% sparen
  • 25 für jeweils 71,66 € kaufen und  12% sparen
  • 50 für jeweils 65,90 € kaufen und  20% sparen
  • 100 für jeweils 63,97 € kaufen und  22% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 29 bis 31 Tagen
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01453
ESX10-TC-124-DC12V-3A ETA Elektronischer Sicherungsautomat ist verfügbar zum Kauf in Stufen von 1
Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

Das Gerät ESX10-TC erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 12 V-Anwendungen.
Es sichert bei einer Baubreite von nur 12,5 mm alle DC 12 V-Lastreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN erreicht. Der ESX10-TC ist direkt auf die Hutschiene aufschnappbarund bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen.

DC 12 V-Schaltnetzteile werden in der Auto mati sierungstechnik z. B.in Motorenprüfständen sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage einFehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein.

Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage.
Genau hier greift der ESX10-TC ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das 1,3...1,8-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 75.000 μF möglich, abgeschaltet wird jedoch ausschließlich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 1 A...10 A bei DC 12 V verfügbar. Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED und einen integrierten kurzschlussfesten Statusausgang angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme
einzelner Lastkreise.

Sobald der ESX10-TC in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis.
Nach Fehlerbehebung wird der Lastausgang des ESX10-TC durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.

Wesentliche Merkmale:

  •  Selektive Lastabsicherung, elektronische Abschaltkennlinie
  • Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis 75.000 μF und bei Überlast/Kurzschluss
  • Nennstrom in festen Stromstärken 1 A...10 A bei DC 12 V wählbar
  • Sichere Überlastabschaltung ab 1,1 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten
  • Manueller Ein-/Aus-Schalter (S1)
  • Steuereingang IN+ für Remote ON/OFF-Signal (Option)
  • Eindeutige Signalisierung durch LED, Statusausgang SF
  • Elektronischer Reseteingang RE (Option)
  • Integriertes Fail-Safe-Element, an den Nennstrom angepasst
  • Baubreite pro Kanal nur 12,5 mm
  • Für direkte Hutschienen-Montage
  • Einfache Verdrahtung über Einspeiseschiene LINE+ und 0 V
  • Zusätzliche Versionen mit ATEX-Zulassung verfügbar
  • Kennzeichnung: II 3G Ex nA IIB T4 Gc X ESX10-TC-...-E

Technische Daten:

  Betriebsdaten
  Betriebsspannung UB     DC 12 V (9...18 V)
  Nennstrom IN   feste Stromstärken 1 A, 2 A, 3 A, 4 A, 6 A, 10 A
  Ruhestrom I0   im EIN-Zustand: typ. 15...20 mA
  Signalisierung des Betriebszustandes über   ? Mehrfarbige LED:
  Grün:

  Gerät eingeschaltet (S1 = ON) - Lastkreis/Power-MOSFET durchgesteuert
  Orange:
  Überlast- oder Kurzschluss bis zur elektronischen Abschaltung
  Rot:
  Gerät elektronisch abgeschaltet
  Lastkreis/Power-MOSFET ausgeschaltet
  Unterspannung ( < 3,25)
  nach dem Einschalten bis zum Ende der Einschaltverzögerungszeit
  AUS:
  Manuell ausgeschaltet (S1 = OFF) oder Gerät ist spannungslos
  ? Statusausgang SF (Option)
  ? Ein/Aus-Stellung des Schalters S1
  Lastkreis
  Lastausgang   Power-MOSFET-Schaltausgang (plusschaltend)
  Überlastabschaltung (ÜL)   typ. 1,1 x IN (1,05...1,35 x IN)
  Kurzschlussstrom IK   aktive Strombegrenzung (siehe Tabelle 1)
  Abschaltzeiten siehe Zeit/Strom-Kennlinie
  für elektron. Abschaltung
  siehe Zeit/Strom-Kennlinie
  typ. 3 s bei ILast > 1,1 x IN
  typ. 50 ms...3 s bei
  ILast > 1,8 x IN (bzw. 1,5 x IN)
  Temperaturabschaltung   Interne Temperaturüberwachung mit elektronischer Abschaltung
  Unterspannungsüberwachung  des Lastausganges     mit Hysterese, bei Spannungseinbrüchen < 500 ms, kein  Reset nötig: Last »AUS« bei UB < 3,2 V
  Einschaltverzögerung tStart   typ. 10 ms nach jedem Einschalten, nach Reset und nach dem Anlegen von UB
  Abschaltung des Lastkreises    elektronische Abschaltung nach Überlast/Kurzschluss
  Freilaufbeschaltung     externe Freilaufdiode bei induktiver Last empfohlen
  Parallelschalten mehrerer Lastausgänge   nicht zulässig


Zulassungen:

  Prüfstelle   Nennspannung   Nennstrombereich
  UL 2367   DC 12 V   1...10 A
  UL 508   DC 12 V   1...10 A
  UL 1604 (class Ι, div. 2, groups A,B,C,D)     DC 12 V   1...10 A
  TÜV Süd/ATEX - Zulassung   DC 12 V   1...10 A
  GL Teil VI – Teil 7   DC 12 V   1...10A
  IEC/EN 60079-0/ -14/-15   II 3G Ex nA IIB T4 Gc X     II 3G Ex nA IIB T4 Gc X
Technische Daten
Artikelname ESX10-TC-124-DC12V-3A ETA Elektronischer Sicherungsautomat
ARTNR 24-01453
Gewicht (KG) 0.072000
Ausführung 1 ohne galvanische Trennung
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Herstellungsland Deutschland
Signalausgang 4 Statusausgang SF
Anschlussform Hauptanschlüsse P10 Flachstecker DIN 46244-A6,3-0,8
Baureihe ESX10
Signaleingang 2 mit Reseteingang RE
Betätigungselement W Standardschaltwippe
Unterspannungsmodul keine
Betriebsspannung DC 12 V
Polzahl 1-polig thermisch geschützt
Nennstrombereich 3A
Montageart TC Tragschienenbefestigung
Kennlinie Mittelträge Auslösekennlinie (Standard)
Zusatzfunktion 0 ohne
Traub Bestellnummer ESX10-TC-124-DC12V-3A
Statistische Warennummer 85362010
Hersteller E-T-A
Hersteller Nummer ESX10-TC-124-DC12V-3A
