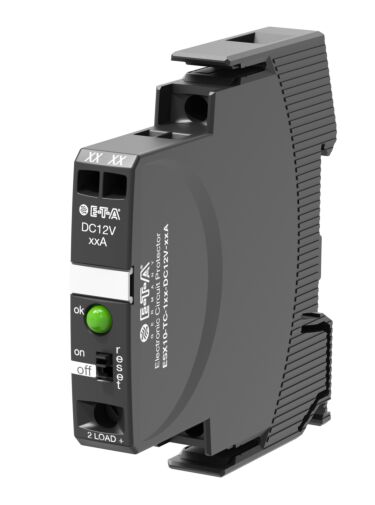

ESX10-TC-124-DC12V-1A ETA Elektronischer Sicherungsautomat
Elektronischer Sicherungsautomat
Tragschienenbefestigung
Reseteingang RE / Statusausgang SF
Nennspannung DC 12 V
Nennstrom 1 A
- 10 für jeweils 78,05 € kaufen und 5% sparen
- 25 für jeweils 71,66 € kaufen und 12% sparen
- 50 für jeweils 65,90 € kaufen und 20% sparen
- 100 für jeweils 63,97 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Das Gerät ESX10-TC erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 12 V-Anwendungen.
Es sichert bei einer Baubreite von nur 12,5 mm alle DC 12 V-Lastreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN erreicht. Der ESX10-TC ist direkt auf die Hutschiene aufschnappbarund bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen.
DC 12 V-Schaltnetzteile werden in der Auto mati sierungstechnik z. B.in Motorenprüfständen sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage einFehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein.
Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage.
Genau hier greift der ESX10-TC ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das 1,3...1,8-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 75.000 μF möglich, abgeschaltet wird jedoch ausschließlich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 1 A...10 A bei DC 12 V verfügbar. Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED und einen integrierten kurzschlussfesten Statusausgang angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme
einzelner Lastkreise.
Sobald der ESX10-TC in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis.
Nach Fehlerbehebung wird der Lastausgang des ESX10-TC durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.
Wesentliche Merkmale:
- Selektive Lastabsicherung, elektronische Abschaltkennlinie
- Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis 75.000 μF und bei Überlast/Kurzschluss
- Nennstrom in festen Stromstärken 1 A...10 A bei DC 12 V wählbar
- Sichere Überlastabschaltung ab 1,1 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten
- Manueller Ein-/Aus-Schalter (S1)
- Steuereingang IN+ für Remote ON/OFF-Signal (Option)
- Eindeutige Signalisierung durch LED, Statusausgang SF
- Elektronischer Reseteingang RE (Option)
- Integriertes Fail-Safe-Element, an den Nennstrom angepasst
- Baubreite pro Kanal nur 12,5 mm
- Für direkte Hutschienen-Montage
- Einfache Verdrahtung über Einspeiseschiene LINE+ und 0 V
- Zusätzliche Versionen mit ATEX-Zulassung verfügbar
- Kennzeichnung: II 3G Ex nA IIB T4 Gc X ESX10-TC-...-E
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 12 V (9...18 V) |
| Nennstrom IN | feste Stromstärken 1 A, 2 A, 3 A, 4 A, 6 A, 10 A |
| Ruhestrom I0 | im EIN-Zustand: typ. 15...20 mA |
| Signalisierung des Betriebszustandes über | ? Mehrfarbige LED: Grün: Gerät eingeschaltet (S1 = ON) - Lastkreis/Power-MOSFET durchgesteuert Orange: Überlast- oder Kurzschluss bis zur elektronischen Abschaltung Rot: Gerät elektronisch abgeschaltet Lastkreis/Power-MOSFET ausgeschaltet Unterspannung ( < 3,25) nach dem Einschalten bis zum Ende der Einschaltverzögerungszeit AUS: Manuell ausgeschaltet (S1 = OFF) oder Gerät ist spannungslos ? Statusausgang SF (Option) ? Ein/Aus-Stellung des Schalters S1 |
| Lastkreis | |
| Lastausgang | Power-MOSFET-Schaltausgang (plusschaltend) |
| Überlastabschaltung (ÜL) | typ. 1,1 x IN (1,05...1,35 x IN) |
| Kurzschlussstrom IK | aktive Strombegrenzung (siehe Tabelle 1) |
| Abschaltzeiten siehe Zeit/Strom-Kennlinie für elektron. Abschaltung |
siehe Zeit/Strom-Kennlinie typ. 3 s bei ILast > 1,1 x IN typ. 50 ms...3 s bei ILast > 1,8 x IN (bzw. 1,5 x IN) |
| Temperaturabschaltung | Interne Temperaturüberwachung mit elektronischer Abschaltung |
| Unterspannungsüberwachung des Lastausganges | mit Hysterese, bei Spannungseinbrüchen < 500 ms, kein Reset nötig: Last »AUS« bei UB < 3,2 V |
| Einschaltverzögerung tStart | typ. 10 ms nach jedem Einschalten, nach Reset und nach dem Anlegen von UB |
| Abschaltung des Lastkreises | elektronische Abschaltung nach Überlast/Kurzschluss |
| Freilaufbeschaltung | externe Freilaufdiode bei induktiver Last empfohlen |
| Parallelschalten mehrerer Lastausgänge | nicht zulässig |
Zulassungen:
| Prüfstelle | Nennspannung | Nennstrombereich |
| UL 2367 | DC 12 V | 1...10 A |
| UL 508 | DC 12 V | 1...10 A |
| UL 1604 (class Ι, div. 2, groups A,B,C,D) | DC 12 V | 1...10 A |
| TÜV Süd/ATEX - Zulassung | DC 12 V | 1...10 A |
| GL Teil VI – Teil 7 | DC 12 V | 1...10A |
| IEC/EN 60079-0/ -14/-15 | II 3G Ex nA IIB T4 Gc X | II 3G Ex nA IIB T4 Gc X |
| Artikelname | ESX10-TC-124-DC12V-1A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01517 |
| Gewicht (KG) | 0.072000 |
| Signaleingang | 2 mit Reseteingang RE |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Signalausgang | 4 Statusausgang SF |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | ESX10 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | ESX10-TC-124-DC12V-1A |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 12 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 1A |
| Montageart | TC Tragschienenbefestigung |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | ESX10-TC-124-DC12V-1A |
