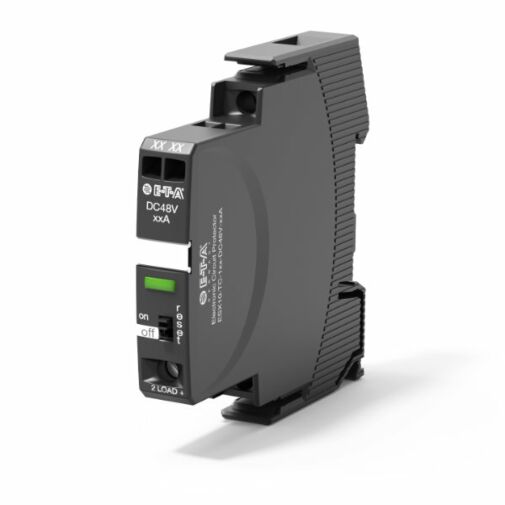

ESX10-TC-101-DC48V-16A ETA Elektronischer Sicherungsautomat
Elektronischer Sicherungsautomat
für DC 48 V Anwendungen
Tragschienenbefestigung
einkanaliges Gerät in den Nennstromausführungen von 1 A bis 16 A
Nennstrom 16 A
- 10 für jeweils 105,43 € kaufen und 5% sparen
- 25 für jeweils 96,79 € kaufen und 13% sparen
- 50 für jeweils 89,01 € kaufen und 20% sparen
- 100 für jeweils 86,42 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Das Gerät ESX10-TC-DC48V erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 48 V Anwendungen. Es sichert bei seiner schmalen Bauweise von nur 12,5 mm alle DC 24 V, DC 36 V und DC 48 V Lastkreise selektiv ab. Das robuste Design bietet höchste Stabilität bei der selektiven Absicherung mehrerer Verbraucher an einer DC-Versorgung. Speziell entwickelt zur Absicherung von Antriebssystemen wie DC-Gleichstrommotoren, Schrittmotoren, Servomotoren und deren Steuerungstechnik, garantiert der elektronische Sicherungsautomat ESX10-TC-101-DC48V ein Höchstmaß an Leistung und Funktionssicherheit.
ESX10-T spart Zeit und Kosten. Der auf Tragschiene montierbare Sicherungsautomat ist standardmäßig als einkanaliges Gerät in den Nennstromausführungen von 1 A bis 16 A ausgeführt. Mittels Stromschienen lassen sich aus dem modularen Gerät mehrkanalige Lösungen aufbauen und Einzel- oder Summenfehlermelder konfigurieren. Durch seine durchdachte Mechanik und den Aufbau der Komponente ist eine Minus-Lastrückführung direkt zum Modul möglich. Bei der Hardware-Planung kann durch diese Funktion eine Unterverteilung direkt am elektronischen Sicherungsautomaten ESX10-T realisiert werden.
Wesentliche Merkmale:
- 3 Spannungsbereiche in einem Gerät: DC 24 V, DC 36 V und DC 48 V
- Aktive lineare Strombegrenzung
- Rückspannungsfest bis DC 63 V
- Kapazitive Lasten min. 5.000 μF
- Feste Nennstromstärken 1 A…16 A
- Auf der Tragschiene montierba
- Zulassungen: UL
- Reduziert Maschinenausfallzeiten durch robustes Design bei maximaler Leistung und fehlerfreiem Betrieb
- Erhöht die Produktivität bei maximaler Transparenz durch eindeutige und kanalgenaue Detektion von Kurzschluss und Überlast
- Vereinfacht die Planung und Logistik, da nur ein Gerät für drei Spannungsbereiche DC 24 V, DC 36 V, DC 48 V
- Bietet maximale Flexibilität durch modulare Bauform
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB |
DC 48 V (18...60 V) |
| Nennstrom IN |
feste Stromstärken: |
| Ruhestrom I0 | im EIN-Zustand: typ. 5 mA |
| Signalisierung des Betriebszustandes über | ? Mehrfarbige LED: ? Potenzialfreien Meldeausgang F ? Ein/Aus-Stellung des Schalters S1 |
| Lastkreis | |
| Lastausgang | Power-MOSFET-Schaltausgang (plusschaltend) |
| Überlastabschaltung (ÜL) | typ. 1,2 x IN (1,05...1,35 x IN) |
| Signalisierung |
Normalzustand (UB liegt an und Schalter S1 auf ON und keine Meldeausgang Kontakt Kl. 13-14 geschlossen Fehlerzustand (UB niedrig oder Überlast oder Kurzschluss) AUS-Zustand (UB aus oder Schalter S1 auf OFF) Verzögerung des Meldeausgangs • in Normalzustand: typ. 30 ms |
| Abschaltzeiten siehe Zeit/Strom-Kennlinie für elektron. Abschaltung |
siehe Zeit / Strom-Kennlinie |
| Kapazitive Lasten | min. 5.000 µF abhängig von Leitungsdämpfung, verwendetem Netzteil, Laststrom und Nennstromstärke |
| Einschaltverzögerung tStart | typ. 550 ms nach jedem Einschalten, nach Reset und nach dem Anlegen von UB |
| Abschaltung des Lastkreises | elektronische Abschaltung ohne galvanische Trennung |
| Spannungsfestigkeit | max. DC 63 V |
| Parallelschalten mehrerer Lastausgänge | nicht zulässig |
Zulassungen:
| Prüfstelle | Nennspannung | Nennstrombereich |
| UL 2367 | DC 12 V | 1...10 A |
| UL 508 | DC 12 V | 1...10 A |
| UL 1604 (class Ι, div. 2, groups A,B,C,D) | DC 12 V | 1...10 A |
| TÜV Süd/ATEX - Zulassung | DC 12 V | 1...10 A |
| GL Teil VI – Teil 7 | DC 12 V | 1...10A |
| IEC/EN 60079-0/ -14/-15 | II 3G Ex nA IIB T4 Gc X | II 3G Ex nA IIB T4 Gc X |
| Artikelname | ESX10-TC-101-DC48V-16A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01854 |
| Gewicht (KG) | 0.062800 |
| Signaleingang | 0 ohne Signaleingang |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Signalausgang | 1 Signalkontakt Schließer |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | ESX10 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | ESX10-TC-101-DC48V-16A |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 48 V |
| Polzahl | 1-polig geschützt |
| Montageart | TC Tragschienenbefestigung |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | ESX10-TC-101-DC48V-16A |
