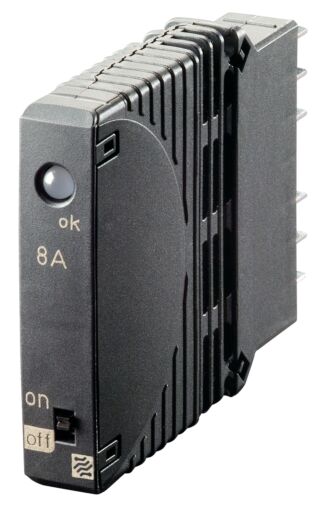

ESX10-124-DC24V-1A ETA Elektronischer Sicherungsautomat
E-T-A Elektronischer Sicherungsautomat mit Strombegrenzung
Manueller Ein-/Aus-Schalter
Baubreite pro Kanal nur 12,5 mm
Nennspannung DC 24 V
Nennstrom 1 A
- 10 für jeweils 61,62 € kaufen und 5% sparen
- 25 für jeweils 56,57 € kaufen und 12% sparen
- 50 für jeweils 52,03 € kaufen und 20% sparen
- 100 für jeweils 50,50 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Das Gerät ESX10 erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V-Anwendungen. Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V-Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN erreicht. In Kombination mit den E-T-A Stromverteilern Modul 17plus und SVSxx bietet der ESX10 eine schnelle, bequeme und flexible Montage. DC 24 V-Schaltnetzteile werden in der Automatisierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage. Genau hier greift der ESX10 ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das 1,3...1,8-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 75.000 µF möglich, abgeschaltet wird jedoch ausschließlich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 0,5 A...12 A verfügbar. Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED, einen integrierten kurzschlussfesten Statusausgang oder Einzel- oder Gruppenalarme angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise. Sobald der ESX10 in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis. Nach Fehlerbehebung wird der Lastausgang des ESX10 durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.
Wesentliche Merkmale:
- Selektive Lastabsicherung, elektronische Abschaltkennlinie l Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis 75.000 µF und bei Überlast/Kurzschluss
- Nennstrom in festen Stromstärken 0,5 A...12 A wählbar
- Sichere Überlastabschaltung ab 1,1 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten (siehe Tabelle 3)
- Manueller Ein-/Aus-Schalter (S1) l Steuereingang IN+ für Remote ON/OFF-Signal (Option)
- Eindeutige Signalisierung durch LED, Statusausgang SF oder Signalkontakt F (kombinierbar) l Elektronischer Reseteingang RE (Option)
- Integriertes Fail-Safe-Element
- Baubreite pro Kanal nur 12,5 mm
- Steckbar in anreihbaren Stromverteiler Modul 17plus, optional auf Stromverteiler SVS02/SVS04 (siehe Produktgruppe Stromverteilungssysteme)
- Zusätzliche Versionen mit ATEX-Zulassung verfügbar Kennzeichnung:
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V (18...32 V) |
| Nennstrom IN | feste Stromstärken: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A, 12 A |
| Ruhestrom I0 | im EIN-Zustand: typ. 20...30 mA je nach Signalausgang |
| Signalisierung des Betriebszustandes über |
? Mehrfarbige LED: |
| Lastkreis | |
| Lastausgang | Power-MOSFET-Schaltausgang (plusschaltend) |
| Überlastabschaltung (ÜL) | typ. 1,1 x IN (1,05...1,35 x IN) |
| Kurzschlussstrom IK | aktive Strombegrenzung (siehe Tabelle 1) |
| Abschaltzeiten siehe Zeit/Strom-Kennlinie für elektron. Abschaltung |
siehe Zeit/Strom-Kennlinie für elektron. Abschaltung: typ. 3 s bei ILast > 1,1 x IN typ. 100 ms...3 s bei ILast > 1,8 x IN (bzw. 1,5 x IN/1,3 x IN, ) |
| Temperaturabschaltung | Interne Temperaturüberwachung mit elektronischer Abschaltung |
| Unterspannungsüberwachung des Lastausganges | mit Hysterese, kein Reset nötig: Last »AUS« bei UB < 8 V |
| Einschaltverzögerung tStart | typ. 0,5 s nach jedem Einschalten, nach Reset und nach dem Anlegen von UB |
| Abschaltung des Lastkreises | elektronische Abschaltung nach Überlast/Kurzschluss |
| Freilaufbeschaltung | externe Freilaufdiode bei induktiver Last empfohlen |
| Parallelschalten mehrerer Lastausgänge | nicht zulässig |
Zulassungen:
| Prüfnorm | Nennspannung | Nennstrombereich |
| UL 2367 | DC 24 V | 0,5...12 A |
| UL 1604 | DC 24 V | 0,5...12 A |
| UL 508 CSA C22.2 No. 14 |
DC 24 V | 0,5...12 A |
| C22.2 No. 142 C22.2 No. 213 (class I, division 2) |
DC 24 V | 0,5...12 A |
|
ATEX 94/9/EC |
DC 24 V | |
| Rules VI, part 7, GL 2012, category C, EMC1 | II 3G Ex nA IIB T4 Gc X | II 3G Ex nA IIB T4 Gc X |
| Artikelname | ESX10-124-DC24V-1A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01194 |
| Gewicht (KG) | 0.054400 |
| Signaleingang | 2 mit Reseteingang RE |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Signalausgang | 4 Statusausgang SF |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | ESX10 |
| Ausführung | 1 ohne galvanische Trennung im Fehlerfall |
| Hersteller | E-T-A |
| Hersteller Nummer | ESX10-124-DC24V-1A |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 1A |
| Montageart | S Steckbar |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | ESX10-124-DC24V-1A |
