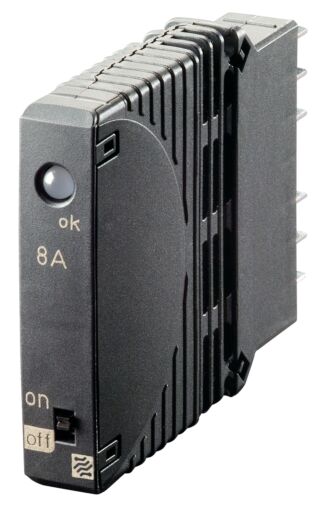

ESX10-101-DC24V-10A ETA Elektronischer Sicherungsautomat

E-T-A Elektronischer Sicherungsautomat mit Strombegrenzung
Manueller Ein-/Aus-Schalter
Baubreite pro Kanal nur 12,5 mm
Nennspannung DC 24 V
Nennstrom 10 A

77,93 €
  • 10 für jeweils 74,28 € kaufen und  5% sparen
  • 25 für jeweils 68,19 € kaufen und  13% sparen
  • 50 für jeweils 62,71 € kaufen und  20% sparen
  • 100 für jeweils 60,88 € kaufen und  22% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
ARTNR
24-01091
ESX10-101-DC24V-10A ETA Elektronischer Sicherungsautomat ist verfügbar zum Kauf in Stufen von 1
Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

Das Gerät ESX10 erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V-Anwendungen. Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V-Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN erreicht. In Kombination mit den E-T-A Stromverteilern Modul 17plus und SVSxx bietet der ESX10 eine schnelle, bequeme und flexible Montage. DC 24 V-Schaltnetzteile werden in der Automatisierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage. Genau hier greift der ESX10 ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das 1,3...1,8-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 75.000 µF möglich, abgeschaltet wird jedoch ausschließlich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 0,5 A...12 A verfügbar. Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED, einen integrierten kurzschlussfesten Statusausgang oder Einzel- oder Gruppenalarme angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise. Sobald der ESX10 in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis. Nach Fehlerbehebung wird der Lastausgang des ESX10 durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.

Wesentliche Merkmale:

  • Selektive Lastabsicherung, elektronische Abschaltkennlinie l Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis 75.000 µF und bei Überlast/Kurzschluss
  • Nennstrom in festen Stromstärken 0,5 A...12 A wählbar
  • Sichere Überlastabschaltung ab 1,1 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten (siehe Tabelle 3)
  • Manueller Ein-/Aus-Schalter (S1) l Steuereingang IN+ für Remote ON/OFF-Signal (Option)
  • Eindeutige Signalisierung durch LED, Statusausgang SF oder Signalkontakt F (kombinierbar) l Elektronischer Reseteingang RE (Option)
  • Integriertes Fail-Safe-Element
  • Baubreite pro Kanal nur 12,5 mm
  • Steckbar in anreihbaren Stromverteiler Modul 17plus, optional auf Stromverteiler SVS02/SVS04 (siehe Produktgruppe Stromverteilungssysteme)
  • Zusätzliche Versionen mit ATEX-Zulassung verfügbar Kennzeichnung:

Technische Daten:

  Betriebsdaten
  Betriebsspannung UB     DC 24 V (18...32 V)
  Nennstrom IN   feste Stromstärken: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A, 12 A
  Ruhestrom I0   im EIN-Zustand: typ. 20...30 mA je nach Signalausgang
  Signalisierung des Betriebszustandes über

  ? Mehrfarbige LED:
  Grün:

  Gerät eingeschaltet (S1 = ON) - Lastkreis/Power-MOSFET durchgesteuert
  Orange:
  Überlast- oder Kurzschluss bis zur elektronischen Abschaltung
  Rot:
  Gerät elektronisch abgeschaltet
  Lastkreis/Power-MOSFET ausgeschaltet
  Unterspannung ( < 3,25)
  nach dem Einschalten bis zum Ende der Einschaltverzögerungszeit
  AUS:
  Manuell ausgeschaltet (S1 = OFF) oder Gerät ist spannungslos
  ? Statusausgang SF (Option)
  ? Potenzialfreier Signalkontakt F (Option)
  ? Ein/Aus-Stellung des Schalters S1

  Lastkreis
  Lastausgang   Power-MOSFET-Schaltausgang (plusschaltend)
  Überlastabschaltung (ÜL)   typ. 1,1 x IN (1,05...1,35 x IN)
  Kurzschlussstrom IK   aktive Strombegrenzung (siehe Tabelle 1)
  Abschaltzeiten siehe Zeit/Strom-Kennlinie
  für elektron. Abschaltung
  siehe Zeit/Strom-Kennlinie für elektron. Abschaltung:
  typ. 3 s bei ILast > 1,1 x IN
  typ. 100 ms...3 s bei ILast > 1,8 x IN (bzw. 1,5 x IN/1,3 x IN, )
  Temperaturabschaltung   Interne Temperaturüberwachung mit elektronischer Abschaltung
  Unterspannungsüberwachung  des Lastausganges     mit Hysterese, kein Reset nötig: Last »AUS« bei UB < 8 V
  Einschaltverzögerung tStart   typ. 0,5 s nach jedem Einschalten, nach Reset und nach dem Anlegen von UB
  Abschaltung des Lastkreises    elektronische Abschaltung nach Überlast/Kurzschluss
  Freilaufbeschaltung     externe Freilaufdiode bei induktiver Last empfohlen
  Parallelschalten mehrerer Lastausgänge   nicht zulässig

Zulassungen:

  Prüfnorm   Nennspannung   Nennstrombereich
  UL 2367   DC 24 V   0,5...12 A
  UL 1604   DC 24 V   0,5...12 A
  UL 508
  CSA C22.2 No. 14
  DC 24 V   0,5...12 A
  C22.2 No. 142
  C22.2 No. 213
  (class I, division 2)
  DC 24 V   0,5...12 A

  ATEX 94/9/EC
  Annex VIII
  EN 60079-0
  EN 60079-11
  EN 60079-15

  DC 24 V
  Rules VI, part 7, GL 2012, category C, EMC1   II 3G Ex nA IIB T4 Gc X     II 3G Ex nA IIB T4 Gc X
Technische Daten
Artikelname ESX10-101-DC24V-10A ETA Elektronischer Sicherungsautomat
ARTNR 24-01091
Gewicht (KG) 0.056900
Ausführung 1 ohne galvanische Trennung im Fehlerfall
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Herstellungsland Deutschland
Signalausgang 1 Signalkontakt Schließer
Anschlussform Hauptanschlüsse P10 Flachstecker DIN 46244-A6,3-0,8
Baureihe ESX10
Signaleingang 0 ohne Signaleingang
Betätigungselement W Standardschaltwippe
Unterspannungsmodul keine
Betriebsspannung DC 24 V Nennspannung DC 24 V
Polzahl 1-polig thermisch geschützt
Nennstrombereich 10A
Montageart S Steckbar
Kennlinie Mittelträge Auslösekennlinie (Standard)
Zusatzfunktion 0 ohne
Traub Bestellnummer ESX10-101-DC24V-10A
Statistische Warennummer 85362010
Hersteller E-T-A
Hersteller Nummer ESX10-101-DC24V-10A
