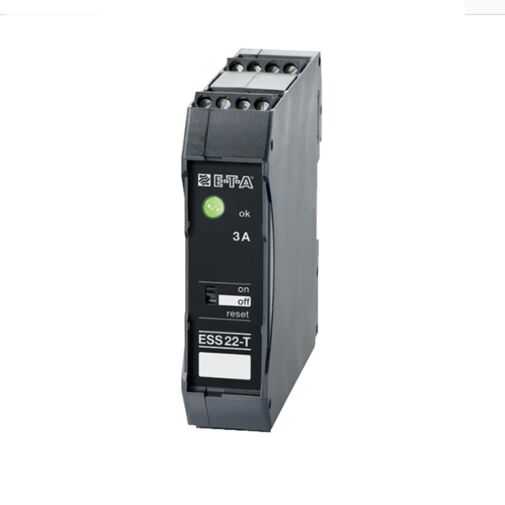

ESS22-TA-001-DC24V-3A ETA Elektronischer Sicherungsautomat
Elektronischer Sicherungsautomat
Tragschienenbefestigung mit ON/OFF Schiebe-Betätigung
Betriebsspannung DC 24 V
Nennspannung 3A
- 10 für jeweils 147,55 € kaufen und 5% sparen
- 25 für jeweils 135,46 € kaufen und 12% sparen
- 50 für jeweils 124,57 € kaufen und 20% sparen
- 100 für jeweils 120,94 € kaufen und 22% sparen
Das Gerät ESS22-T erweitert die Produktgruppe »Elektronische Schutzschalter« für DC 24 V Anwendungen. Es handelt sich hierbei um eine zweipolige Version mit galvanischer Trennung. Damit entspricht der ESS22-T den Anforderungen der Maschinenrichtlinie 2006/42/EG und der angegliederten Norm EN 60204-1 „Sicherheit von Maschinen, Elektrische Ausrüstung von Maschinen“, Abs. 9.4.3.1
Durch die Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN werden die DC 24 V Lastkreise selektiv und zweipolig abgesichert. Der ESS22-T ist direkt auf die Hutschiene aufschnappbar und bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren DC 24 V Stromkreisen, die von Schaltnetzteilen oder Transformator-Stromversorgungen gespeist werden.
DC 24 V Schaltnetzteile werden in der Automatisierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage.
Genau hier greift der ESS22-T ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das typische 1,4-fache des gewählten Nennstroms begrenzt. Damit ist das Einschalten kapazitiver Lasten bis 20.000 μF möglich, abgeschaltet wird jedoch ausschließlich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 0,5 A...10 A verfügbar. Betriebs- und Fehlerzustände werden durch eine optische Anzeige und über Signalkontakte angezeigt. Fernbetätigung ist optional möglich über einen galvanisch getrennten Steuereingang.
Der manuelle ON/OFFSchalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise. Sobald der ESS22-T in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis, zusätzlich wird der Lastausgang durch ein mechanisches Schaltelement zweipolig galvanisch getrennt. Nach Fehlerbehebung wird der Lastausgang des ESS22-T manuell durch Betätigung des ON/OFF – Schalters direkt am Gerät oder optional durch den galvanischen getrennten Reseteingang bzw. durch den Steuereingang wieder aktiviert.
Wesentliche Merkmale:
- Zweipoliger Elektronischer Schutzschalter mit galvanische Trennung am Lastausgang
- »LOAD+ Pfad« 2-fach geschützt mit elektronischer Absicherung und Failsafe - Element
- »LOAD- Pfad« 2-fach geschützt mit elektronischer Absicherung und Failsafe - Element
- Selektive Lastabsicherung, elektronische Abschaltkennlinie
- Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis 20.000 μF, DC-Motoren und bei Überlast/Kurzschluss
- Nennstrom in festen Stromstärken 0,5 A...10 A wählbar
- Betriebsspannungsüberwachung auf Unterspannung
- Manueller Ein-/Aus-Schalter (ON/OFF) am Gerät
- Option: Galvanisch getrennter Steuereingang für ON/OFF
- Option: Galvanisch getrennter Reseteingang RE
- Optische Signalisierung durch mehrfarbige LED
- 2 Signalkontakte (Öffner und Schließer) Baubreite 22,5 mm
- Für direkte Hutschienenmontage
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V (18...32 V) |
| Nennstrom IN | feste Stromstärken: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A |
| Ruhestrom I0 | im EIN-Zustand: typ. 27 mA mit Signalausgang: typ. 37 mA |
|
Signalisierung des Betriebszustandes über |
|
| Lastkreis | |
| Lastausgang | Power - MOSFET und Relais Schaltausgang mit galvanischer Trennung, plus- und minusschaltend |
| Überlastabschaltung (ÜL) | typ. 1,1 x IN (1,05...1,35 x IN) |
| Kurzschlussstrom IK | aktive Strombegrenzung typ. 1,4 x IN (siehe Tabelle 1) |
| Abschaltzeiten | siehe Zeit/Strom-Kennlinie typ. 3 s bei ILast > 1,1 x IN typ. 100 ms...3 s bei ILast > 1,4 x IN |
| Temperaturabschaltung |
Interne Temperaturüberwachung mit |
| Betriebsspannungsüber wachung auf Unterspannung |
AUS bei typ. UB < 16,0 V EIN bei typ. UB > 17,5 V mit automatischer AUS- und EINSchaltung |
| Einschaltverzögerung tStart | typ. 0,5 s nach jedem Einschalten, nach Reset und nach dem Anlegen von UB |
| Abschaltung des Lastkreises | erfolgt zweipolig mit galvanischer Trennung - Manuell am Gerät mit dem ON/OFF Schalter (OFF) - nach einer Überlast/Kurzschluss Abschaltung - über externen Steuereingang - bei Unterspannung - bei fehlender Betriebsspannung |
| Rücksetzen (RESET) oder Wieder-Einschaltung nach einer Überlast-/oder Kurzschlussabschaltung |
- Zuerst den externen Überlast- oder Kurzschlussfehler beheben - Manueller RESET am Gerät über Schalter: OFF/ON - Kein Rücksetzen bei Betriebsspannungsunterbrechungen (der Zustand wird gespeichert) - Kein Rücksetzen über den externen Steuereingang IN möglich - Externes Rücksetzen optional über den Resetein gang RE möglich |
| Freilaufbeschaltung | externe Freilaufdiode bei induktiver Last empfohlen |
| Parallelschalten mehrerer Lastausgänge | nicht zulässig |
| Signalausgang ESS22-TA-0x1 | |
| Elektrische Daten | Potenzialfreier Signalkontakt 1 Öffner, Klemme 11–12 (geschlossen im Aus- oder Fehlerzustand) 1 Schließer, Klemme 13–14 (offen im Aus- oder Fehlerzustand) max. DC 30 V/0,5 A, min. 10 V/10 mA |
| Fehlerbild | Signalausgang ist im Fehlerzustand: - Manuell am Gerät mit dem ON/OFF Schalter (OFF) - nach einer Überlast/Kurzschluss Abschaltung - externer Steuereingang (OFF) - Unterspannung - bei fehlender Betriebsspannung |
| Steuereingang IN+ / IN- ESS22-TA-01x / ESS22-TA-03x | |
| Elektrische Daten | Steuereingang (IN+/IN-) ist galvanisch getrennt zum Lastkreis (Optokoppler) Spannung max. + DC 32 V High > DC 12 V ≤ DC 32 V (Einschaltung) Low ≤ DC 5 V > 0 V (Ausschaltung) Stromaufnahme typ. 3…9 mA (DC +12 V…32 V) |
| Rücksetzfunktion | ESS22-TA-03x Ein gesperrter Lastausgang (gesperrt nach einer Überlast/Kurzschluss (Abschaltung) kann durch den Steuereingang externen wieder eingeschaltet werden. Dafür muss der Steuereinang mindestens für >100 ms ausgeschaltet werden. |
| Verknüpfungen | Manueller ON/OFF Schalter am Gerät ist mit dem externen Steuereingang IN+ mit einer UND Funktion verknüpft. |
| Reseteingang RE+ / RE- ESS22-TA-02x | |
| Elektrische Daten | Reseteingang (RE+/RE-) ist galvanisch getrennt zum Lastkreis (Optokoppler) Spannung max. + DC 32 V High > DC 12 V ≤ DC 32 V Low ≤ DC 5 V > 0 V Stromaufnahme typ. 3…9 mA (DC +12 V…32 V) RESET - Impuls/Flanke von Low (mind. 100 ms) auf High (mind. 100 ms) |
| Resetsignal RE | Ein gesperrter Lastausgang (gesperrt nach einer Überlast/Kurzschluss Abschaltung) kann durch einen externen Reset-Impuls (+ DC 24 V) wieder eingeschaltet werden. Ein gemeinsames Reset-Signal kann auch gleichzeitig an mehrere Geräte ESS22-T angelegt werden, eingeschaltete Geräte bleiben davon unbeeinflusst. |
| Allgemeine Daten | |
| Fail-Safe-Element | an den Nennstrom angepasstes integriertes Fail-Safe-Element (Sicherungselement) |
| Anschlussklemmen | |
| Schraubanschlüsse Anschlussvermögen (Leiterquerschnitt) starr/flexibel Abisolierlänge Anzugsmoment (EN 60934) Durchschleifmöglichkeit |
M3 0,14 – 2,5 mm2 (AWG 26-14) 8 mm 0,5 – 0,6 Nm Anschlüsse LINE+ und LINE sind doppelt ausgeführt. Maximale Dauerlast für Einspeisung 10 A |
| Gehäusewerkstoff | Kunststoff |
| Gehäusemontage | Hutschiene nach EN 50022-35x7,5 |
| Umgebungstemperatur | 0...50 °C (ohne Betauung, vgl. EN 60204-1) |
| Lagertemperatur | -20...70 °C |
| Feuchte Wärme | 96 Std./95 % relat. Feuchte/40 °C nach IEC 60068-2-78, Test Cab. Klimaklasse 3K3 nach EN 60721 |
| Vibrationsfestigkeit | 3 g, Prüfung nach IEC 60068-2-6, Test Fc |
| Schutzart | Gehäuse IP20 DIN 40050 Klemmen IP20 DIN 40050 |
| Normen, Vorschriften | CE-Zeichen gemäß EMV - Richtlinie Störaussendung: EN 61000-6-3 Störfestigkeit: EN 61000-6-2 Stoßspannungen: EN 61000-4-5 (± 1 kV symmetrisch) |
| Isolationskoordination 0,5 kV/Verschmutzungsgrad 2 (IEC 60934) |
0,5 kV/Verschmutzungsgrad 2 |
| Isolationsspannung | DC 500 V Zwischen den galvanisch getrennten Bereichen: Lastkreis im Aus-Zustand, Signaleingang und Signalausgänge |
| Spannungsfestigkeit | max. DC 32 V |
| Verpolschutz | Verpolschutz |
| Einbaumaße (B x H x T) | siehe Maßbild (Toleranzen nach DIN ISO 268 Teil 1 ± IT 13) |
| Gewicht | ca. 110 g |
Zulassungen:
| Prüfstelle | Nennspannung | Nennstrombereich |
| VDE (EN 60934) | DC 24 V | 0,5...10 A |
| UL 1077 in Vorbereitung | DC 24 V | 0,5...10 A |
| Artikelname | ESS22-TA-001-DC24V-3A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01561 |
| Gewicht (KG) | 0.102800 |
| Ausführung | 0 mit zweipoliger galvanischer Trennung am Lastausgang |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Herstellungsland | Deutschland |
| Signalausgang | 1 mit Signalkontakten: 1 Öffner, 1 Schließer |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | ESS22-T |
| Signaleingang | 0 ohne Signaleingang |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 3A |
| Montageart | TA Tragschienenbefestigung, ohne Signalkontakt |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Zusatzfunktion | 0 ohne |
| Traub Bestellnummer | ESS22-TA-001-DC24V-3A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | ESS22-TA-001-DC24V-3A |
