EHZ-FS-E-F/Z 20 m Schwimmschalter

Traub Bestellnummer
EHZ-FS-E-F/Z 20 m
Hersteller Nummer
EHZ-FS-E-F/Z 20 M
ARTNR
10-02575
Kurzbeschreibung

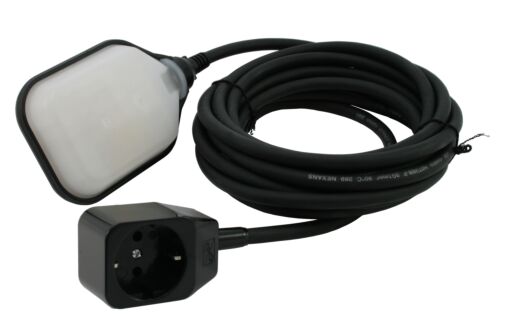

Schwimmschalter mit Schukosteckdose zum Befüllen (unten ein)
Kabellänge 20 m
Ehemals REIFA-E-F/Z 20 M

109,03 €
Inkl. 19% MwSt., zzgl. Versand
Auf Lager
1 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Kauf in Stufen von 1
Zur Wunschliste hinzufügen

Die Schwimmschalter EHZ-FS-E und C regeln den Flüssigkeitsstand in Tanks, Becken oder Ähnlichem. Sie sind widerstandsfähig gegen Wasser, Abwasser, sowie bedingt geeignet für Öl und die meisten Säuren und Laugen.
Hinweis: Bitte beachten Sie bei der Befestigung des Schwimmschalters, dass er nicht zu kurz oder zu lang befestigt wird. Nur so kann eine einwandfreie Funktion gewährleistet werden.

  Hersteller:

  EHZ GmbH

  Beschreibung:

  Schwimmschalter zur Überwachung von Flüssigkeitspegeln

  Schaltstrom Mikroschalter:

  10 (8) A (250 V AC)/ 10 (4) A (400 V AC)

  Schalthäufigkeit:

  Mindestens 50000 Schaltspiele

  Schaltwinkel:

  Oberer Schaltpunkt 35° +/- 2°
  Unterer Schaltpunkt 43° +/- 2°

  Schutzart:

  Wasserdicht

  Betriebstemperatur:

  Max 75° C

  Schaltleistung:

  Direkt 1 kW bei 250 V

  Gehäusequalität:

  Polypropylen-Copolymerisate

  Gehäusemaße:

  140/88/42 mm (L/B/H)

  Kabel:

  Typ H07Rn8-F, geeignet für den dauerhaften Verbleib im Wasser.
  Die Temperatur im Brauchwasser beträgt max. 75° C.
  Die Temperatur am Leiter beträgt max. 90° C.

  Kabeldurchmesser:

  9 mm

  Gehäusefarbe:

  Weiß (befüllen)
  Rot (entleeren)

Technische Daten
Gewicht (KG) 2.032000
Herstellungsland Deutschland
Schaltfunktion Schließer zum Füllen
Ehem. REIFA Bestellnummer REIFA-E-F/Z 20 M
Kabellänge 20 m
Statistische Warennummer 90261089
Kundenfragen

Wie funktioniert ein Schwimmschalter?

Der Schwimmer hängt am Kabel und schwimmt mit steigendem Wasser auf. Kippt er über seinen Schaltwinkel, meist rund 45 Grad, betätigt ein Mechanismus im Inneren, bei NOLTA eine Stahlkugel, einen Mikroschalter und die Pumpe schaltet.

Füllen oder Leeren: Welche Adern schliesse ich an?

Beim Leeren schaltet die Pumpe ein, wenn der Schwimmer oben ist, beim Füllen, wenn er unten hängt. Ein Wechsler kann beides, die Aderfarben dafür unterscheiden sich aber je nach Hersteller.

Wie stelle ich einen Schwimmschalter an der Tauchpumpe ein?

Über die freie Kabellänge zwischen Befestigungspunkt und Schwimmer. Ein längeres Kabel vergrössert den Abstand zwischen Ein und Aus. Ist es zu lang, schaltet die Pumpe nicht mehr rechtzeitig ab.

Kann ein Schwimmschalter eine 230-V-Pumpe direkt schalten?

Ja, viele Kippschwimmer für Pumpen schalten kleinere Wechselstrompumpen direkt, typisch bis 8 A Motorstrom bei 250 V. Ex-Typen und Goldkontakte eignen sich dafür nicht. Grössere Leistungen und Drehstrom gehören über ein Schütz.

Welcher Schwimmschalter passt für Abwasser oder aggressive Medien?

Entscheidend ist vor allem das Kabel. Gummi und PVC reichen für Wasser und häusliches Abwasser, für chemisch belastete Abwässer gibt es PUR- oder TPE-Kabel, für Öle und Lösungsmittel FEP. Ex-Bereiche brauchen eine Ex-Ausführung.
