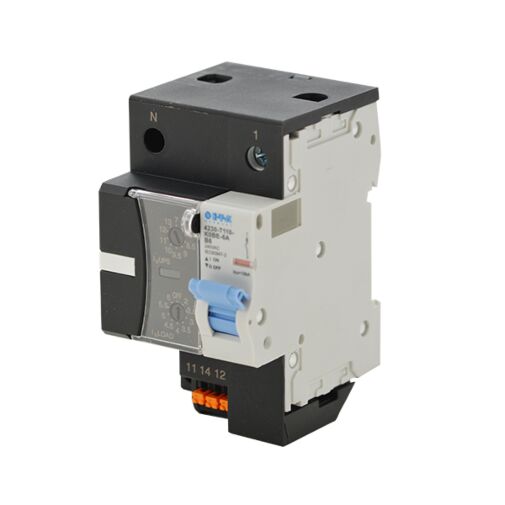

EBU10-TA1-003-AC230V-B-6A ETA Elektronischer Sicherungsautomat
AC 230 V
Nennstrom 6A
- 10 für jeweils 205,94 € kaufen und 5% sparen
- 25 für jeweils 189,07 € kaufen und 12% sparen
- 50 für jeweils 173,87 € kaufen und 20% sparen
- 100 für jeweils 168,80 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Der elektronische Schutzschalter Typ EBU10-T, Electronic Breaker Unit sorgt für selektiven Überstromschutz bei AC 230 V USV-Anlagen (UPS). Die Einheit besteht aus einem Leitungsschutzschalter der für Kurzschlussabschaltungen von bis zu 10 kA zugelassen ist und einer einstellbaren Elektronik, die Mess- und Auswerteaufgaben zielgerichtet übernimmt. Das Produkt ist in den LS Nennströmen 4 A, 6 A, 10 A und 16 A Charakteristik B und C verfügbar und wird direkt am Abgang der jeweiligen USV betrieben.
USV-Anlagen stellen häufig im Kurzschlussfall nicht genügend Leistung zur Verfügung, um herkömmliche Leitungsschutzschalter auszulösen. Der elektronische AC-Schutzschalter lässt sich individuell an die USV anpassen und löst so bei Kurzschluss zuverlässig aus. Durch die optimale Einstellung des Last-Nennstroms wird auch eine Überlast im Verbraucherkreis zielgerichtet erkannt und abgeschaltet.
Die fatale Abschaltung der gesamten Ausgangsspannung der USVAnlage wird somit ausgeschlossen. USV-Anlagen können durch die Electronic Breaker Unit, EBU10-T
etwa 1/3 kleiner als bisher dimensioniert werden, weil zur Auslösung keine zusätzlichen Leitungsreserven vorgehalten werden müssen. EBU10-T erhöht die Anlagenverfügbarkeit, reduziert die Gesamtkosten und vereinfacht die Planung spürbar.
Wesentliche Merkmale:
Elektronischer Überstromschutz durch elektronische AC Schutzschalter ist ideal für die selektive Absicherung von Unterbrechungsfreien Stromversorgungen (USV) in Industrieanlagen. Mit EBU10-T wird die Energiesicherheit durch AC USV-Anlagen sichergestellt.
- Erhöhung der Anlagenverfügbarkeit durch effektive Absicherung
- Reduzierung der Gesamtkosten durch 1/3 effizientere Auslegung
- Vereinfachung der Planung durch variablen Überstromschutz
Technische Daten:
| Betriebsdaten | |||||||||
| Bemessungsspannung UN | AC 230 V ±10% | ||||||||
|
Bemessungsstromreihe IN |
4 A, 6 A, 10 A, 16 A |
||||||||
| Frequenz | 50 Hz | ||||||||
| Bemessungsisolationsspannung | AC 250 V | ||||||||
| Bemessungsspannung und Bemessungsstrombereich Signalkontakt |
DC 110 V / 0,3 A – 33 W |
||||||||
| Mindestlast Signalkontakt (gültig für normale Industrieumgebung, keine aggressive Gase) |
3 mA bei DC 24 V |
||||||||
| Typische elektrische Betriebswerte | |||||||||
| Spannungsfall in V bei Belastung 1 x IN | |||||||||
|
IN (A)) V |
|
||||||||
|
Isolationskoordination der Signalisierung |
| Gehäusemontage | Tragschiene |
| Lagertemperatur | -40 °C...+70 °C |
| Anschlüsse |
- Schraubanschlüsse |
| Anschlussquerschnitt | |
|
Line |
1…25 mm² 1…10 mm² 0,5…4 mm² 0,5…1,5 mm² |
| Masse |
ca. 230 g 1-polig |
Zulassung:
| Prüfstelle | Prüfnorm | File Nr. | Nennspannung | Nennstrombereich |
| UL | UL 2367 | E306740 | DC 24 V | 1 A...10 A |
| UL |
UL 1310 |
E306740 | DC 24 V |
1 A, 2 A, |
|
UL |
UL60947 / cULus508listed |
E492388 |
DC 24 V |
1 A...10 A |
| Artikelname | EBU10-TA1-003-AC230V-B-6A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01523 |
| Gewicht (KG) | 0.029000 |
| Ausführung | mit galvanischer Trennung |
| Ausführung: Kommunikation, Schnittstelle | Einstellbarkeit IN UPS + IN Load |
| Herstellungsland | Deutschland |
| Signalausgang | 3 Signalkontakt-Wechsler (Sammelsignalisierung) |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | EBU10-T |
| Signaleingang | 0 ohne Signaleingang |
| Betätigungselement | Manueller ON/OFF/Reset – Taster |
| Unterspannungsmodul | keine |
| Betriebsspannung | AC 230 V |
| Polzahl | 1-polig |
| Nennstrombereich | 6A |
| Montageart | T Tragschienenbefestigung |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Zusatzfunktion | Kennlinie B thermisch 1.05 - 1,30 IN / magnetisch 3.2 - 4,8 IN |
| Traub Bestellnummer | EBU10-TA1-003-AC230V-B-6A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | EBU10-TA1-003-AC230V-B-6A |
