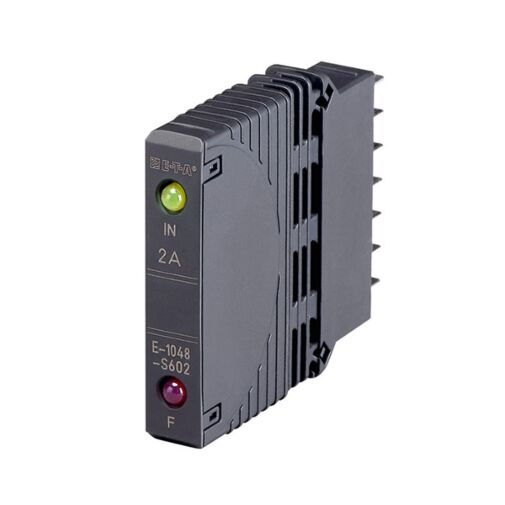

Das E-T-A-Elektronik-Schutzschaltrelais E-1048-S6xx ist ein optoentkoppelter Transistorschalter mit Schutz- und Meldefunktionen. Es wird überall dort eingesetzt, wo sicheres Schalten und Schützen von ohmschen, induktiven oder Lampenlasten an Gleichspannungsnetzen gefordert wird.
Anwendungen:
Automatisierungstechnik
Koppelbaustein zur kostengünstigen, gezielten Leistungsverstärkung an SPS-Ausgängen
Optimaler Schutz für jeden einzelnen Verbraucher durch Überwachung des Lastkreises
Schutz und Ansteuerung für schnelle Schaltvorgänge bei:
Motoren
Magnetventilen
ohmschen Lasten
Signalisierung- und Überwachungslampen
Wesentliche Merkmale:
optimaler Verbraucherschutz, da mehrere Nennstromstärken (0,5; 1; 2; 4 A) verfügbar sind keine Lastminderung (derating) über den ges. Temperaturbereich notwendig!
schnelle Kurzschlussabschaltung bei gleichzeitiger Kurzschlussstrombegrenzung - zeitabhängige Überlastabschaltung (Abschaltkennlinie wurde thermisch-magnetischem Schutzschalter nachgebildet)
fernsteuerbar
Fehlermeldung: LED und Meldeausgang signalisieren Überlast/ Kurzschluss und Drahtbruch im »AUS«-Zustand (Option: Drahtbruch im »AUS«- und »EIN«-Zustand der Last)
galvanisch getrennte Rückmeldung eines Fehlerzustandes - kompaktes Gehäuse
Technische Daten:
Lastkreis
Betriebsspannung UB
DC 24 V (18...36 V)
Nennstrom IN
0,5; 1; 2; 4 A (andere auf Anfrage)
Ruhestrom IS
typ. 0,3 mA
min. Laststrom
Standardversion: Drahtbruch »AUS« Zustand:
ILast > 1 mA RLast > 1 MΩ
Option: Drahtbruch im »AUS« und »EIN« Zustand: Drahtbruch »AUS« Zustand: Drahtbruch »EIN« Zustand:
RLast > typ. 500 kΩ ILast < typ. 130 mA (0,5/1 A Gerät) ILast < typ. 500 mA (2/4 A Gerät)
Spannungsabfall UDSmax
0,15/0,3/0,1/0,2 V
Schaltzeiten tein/taus
typ. 300 μs/700 μs bei ohmscher Last
Überlastabschaltung
~1,5 (± 0,3) x IN nach ca. 100 ms
Kurzschlussstrom (selbstbegrenzend)
max. 25 A (bei 0,5 A und 1 A Gerät) max. 75 A (bei 2 A und 4 A Gerät)
Kurzschluss-Abschaltverzögerung
< 250 μs
Steuerkreis
Betriebsspannung
DC 24 V
Spannungsgesteuerter Eingang UE
DC 0 V < low-Pegel < 5 V DC 8,5 V < high-Pegel < 36 V
Eingangsstrom IE
1...10 mA (8,5 V...36 V)
Max. Schaltfrequenz fmax
500 Hz
Resetdauer nach Kurzschluss-/ Überlastabschaltung
1 ms
Fehlermeldeausgang (Optokoppler)
Betriebsspannungsbereich
DC 5...36 V
max. Laststrom
100 mA (ΔU < 2 V) mit Verpolschutz
Fehlermeldung
Ausgang F+ / F- geschaltet - bei Drahtbruch im Lastkreis - nach Kurzschluss-/Überlastabschaltung
Parallelschaltung ist möglich, da Leckstrom < 10 μA
