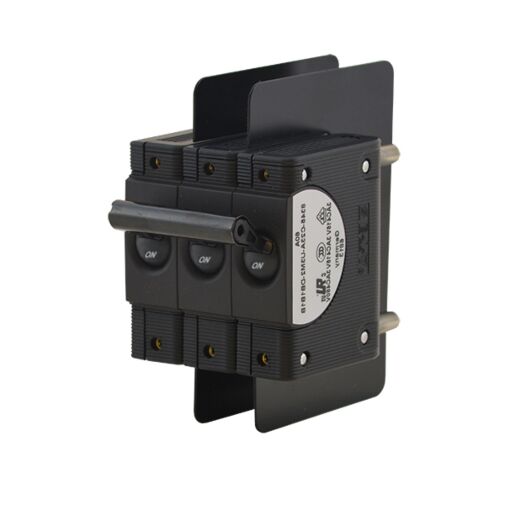

8345-C23A-U3M2-DB1B1B-60A ETA hydraulisch magnetischer Schutzschalter

E-T-A Hydraulisch magnetischer Schutzschalter
3-polig geschützt
Nennspannung 3 AC 415 V
Nennstrom 60 A
310,60 €
  • 10 für jeweils 260,38 € kaufen und  16% sparen
  • 100 für jeweils 150,65 € kaufen und  51% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 57 bis 59 Tagen
8345-C23A-U3M2-DB1B1B-60A ETA hydraulisch magnetischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01327
8345-C23A-U3M2-DB1B1B-60A ETA hydraulisch magnetischer Schutzschalter ist verfügbar zum Kauf in Stufen von 1

Ein- und mehrpolige Schutzschalter mit magnetischer oder hydraulischmagnetischer Auslösung, Kipphebelbetätigung, Frontmontage, verschiedenen Kennlinien und wahlweise Hilfskontakten. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast. Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM.

Typische Anwendungen:
Geschäftsfeld Communication und Transportation für Stromversorgungen, Schaltanlagen, Steuer- und Regeltechnik

Technische Daten:

  Nennspannung   3 AC 415 V; AC 277/480 V;
  AC 120/240 V; AC 240 V; DC 80 V
  (höhere Gleichspannungen auf Anfrage)
  Nennstrombereich   0,05...125 A
  höhere Nennströme auf Anfrage
  Hilfsstromkreis   AC 240 V 6 A
  DC 28 V 3 A
  DC 65 V 1 A
  DC 80 V 0,5 A
  Lebensdauer   10 000 Schaltspiele mit 1 x IN
  Umgebungstemperatur   -40 °C...85 °C
  Isolationskoordination
  (IEC 60664)
  2,5 kV/2
  verstärkte Isolation im Betätigungsbereich
  Spannungsfestigkeit
  Betätigungsbreich
  Line zu Load Prüfspannung AC 1 500 V
  Pol zu Pol (2- u. 3polig)
  Haupt- zu Hilfsstromkreis
  Schalt- zu Auslösekreis
  (Ausführung X)
  Prüfspannung AC 3 000 V
  Prüfspannung AC 1 500 V
  Prüfspannung AC 1 500 V
  Prüfspannung AC 3 000 V
  Prüfspannung AC 1 500 V
  Isolationswiderstand   > 100 MΩ (DC 500 V)
  Schutzart (IEC 60529)   Betätigungsbereich IP40
  Anschlussbereich IP00
Schwingungsfestigkeit   Einbaulage Kipphebel nach unten: bei 0,9 x IN
  10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz)

  Übrige Einbaulagen: 10 g (57-2000 Hz) bei IN

  Bei Kennlinien F1, F2 alle Einbaulagen: bei 0,8 x IN
  10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz)
  Prüfung nach IEC 60068-2-6, Test Fc,
  10 Frequenzzyklen/Achse

  Stoßfestigkeit   Stoßrichtung 1,2,3,4,5: 100 g (11 ms) bei IN
  Stoßrichtung 6: 100 g (11 ms) bei 0,8 x IN
  Kennlinien F1, F2: 100 g (11 ms) bei 0,8 x IN
  Prüfung nach IEC 60068-2-27, Test Ea,
  Korrosionsfestigkeit   96 Std. in 5 % Salznebel,
  Prüfung nach IEC 60068-2-11, Test Ka
  Feuchtigkeitsprüfung   240 Std. in 95 % rel. Feuchte,
  Prüfung nach IEC 60068-2-78, Test Cab
  Masse   ca. 90 - 120 g pro Pol
  je nach Ausführung


Zulassungen:

  Prüfstelle     Prüfnorm     Nennspannung     Nennstrombereich
  VDE   IEC / EN
  60934
  AC 240/415 V
  AC 240 V
  DC 80 V
  0.016 A…80 A
  0.016 A…80 A
  0.02 A…125 A
  UL   UL 1077
  C22.2 No
  235
  AC 277/480 V
  AC 277 V
  DC 80 V
  0.02 A…70 A
  0.02 A…70 A
  0.02 A…125 A
  UL   UL 489
  C22.2
  No 5
  AC 120/240 V
  AC 240 V
  AC 120 V
  DC 80 V
  0.05 A…80 A (2 polig)
  0.05 A…20 A (1 polig)
  0.05 A…80 A (1 polig)
  0.05 A…125 A (1+2 polig)
  CSA
  CQC   GB 17701   AC 240/415 V
  AC 240 V
  DC 80 V
  DC 110 V
  0,02 A…80 A (3 polig)
  0,02 A…80 A (1 + 2 polig)
  0,02 A…125 A (1 + 2 polig)
  0,05 A…125 A (1 + 2 polig)



Technische Daten
Artikelname 8345-C23A-U3M2-DB1B1B-60A ETA hydraulisch magnetischer Schutzschalter
ARTNR 24-01327
Gewicht (KG) 0.379400
Herstellungsland Deutschland
Hilfskontaktfunktion 4 1 Wechsler
Hilfskontakt-Anschlussform 2 Flachstecker DIN 46244-A2,8-0,5
Nennstrom 60 A
Abmessung und Form 2 mit großer Trennwand (für mehrpoligige AC-Anwendungen)
Baureihe 8345
Montageart C Flanschbefestigung, eckiger Ausschnitt mit Befestigungsmutter M3
Polzahl 3-polig geschützt
Hersteller Nummer 8345-C23A-U3M2-DB1B1B-60A
Hersteller E-T-A
Anschlussform U Gewindebolzen M6 ≤ 125 A
Statistische Warennummer 85362010
Traub Bestellnummer 8345-C23A-U3M2-DB1B1B-60A
Nennspannung B AC oder ≤ 80 V DC
Kennline M2 Mittlere Auslösekennlinie hydraulisch verzögert AC 60/50 Hz
Farbauswahl B1 Frontplatte schwarz / Betätigungselement schwarz / Halterung für Betätigungselement schwarz
Beschriftungsauswahl B1 Frontplatte ohne / Betätigungselement I – 0 (eingeprägt) / Halterung für Betätigungselement ON – OFF
Ausführung D Standard
Anschlussvariante 3 mit Scheibe und Mutter
Betätigung A alle Pole mit Schalthebel
