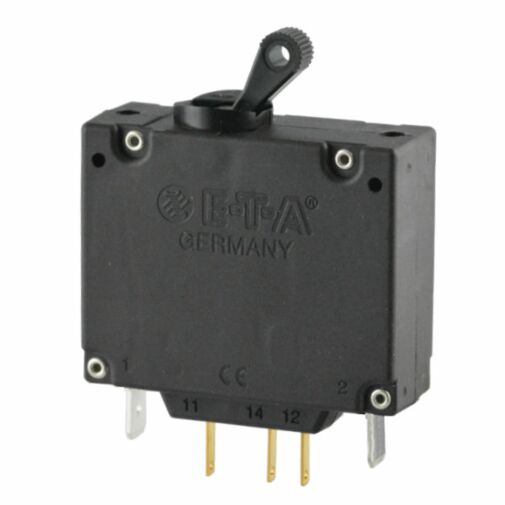

Ein- und mehrpoliger Schutzschalter mit magnetischer oder hydraulisch-magnetischer Auslösung, Kipphebelbetätigung, Tragschienenmontage, verschiedenen Kennlinien und wahlweise Hilfskontakt. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast.
Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM oder MO.
Typische Anwendungsgebiete
Automation
Automobilproduktion
Chemie, Öl & Gas
Maschinenbau
Minus DC 28 V
Minus DC 48 V
Minus DC 72 V
Pharma & Food
Schienenfahrzeuge
Stahlindustrie
Telekommunikation
Technische Daten
Nennspannung
3 AC 415 V
AC 240 V (50/60 Hz)
DC 80 V (höhere Gleichspannungen auf Anfrage)
UL/CSA: 3 AC 250 V
UL/CSA: AC 250 V
Nennstrom
von 0,02 A bis 50 A 1-polig (40 + 50 A nur DC) von 0,02 A bis 30 A mehrpolig
Polzahl
1-polig 2-polig 3-polig > 3-polig
Montage
Tragschiene
Anschlüsse
Schraubanschlüsse
Betätigung
Handauslöser Kipphebel
Hilfskontakte
mit Hilfskontakten ohne Hilfskontakte
Spritzwasserschutz
ohne Spritzwasserschutz
Beleuchtung
ohne Beleuchtung
Lebensdauer
ein- und mehrpolig:
0,02...30 A: 10 000 Schaltspiele mit 1 x IN, induktionsarm
40+50 A: 6000 Schaltspiele mit 1 x IN, induktionsarm
Schaltvermögen Icn
6 x IN bei AC
4 x IN bei DC
Zulassungen
VDE, CSA, UL, CCC
Zulassungen
Prüfstelle
Prüfnorm
Nennspannung
Nennstrombereich
VDE
IEC / EN 60934
AC 240/415 V AC 240 V DC 80 V
0,02 A…30 A 0,02 A…30 A 0,02 A…50 A
UL
UL 1077
AC 250 V DC 80 V DC 80 V
0,02 A…30 A 0,02 A…50 A 100 A (2 Pole parallel)
UL
UL 489A
DC 80 V
0,05 A…30 A (1 + 2 polig)
CSA
C22.2 No 235
AC 250 V DC 80 V
0,02 A…30 A 0,02 A…30 A
CQC
GB 17701
AC 240/415 V AC 240 V DC 80 V
0,02 A…30 A 0,02 A…30 A 0,02 A…50 A
QPL Sweden Defence Material Admin.
MIL-C- 55629
AC 240 V DC 50 V AC 240 V AC 240 / 415 V
1 A…30 A (8340-F410) 1 A…30 A (8340-410) 1 A…30 A (8340-F420) 1 A…30 A (8340-F430)
